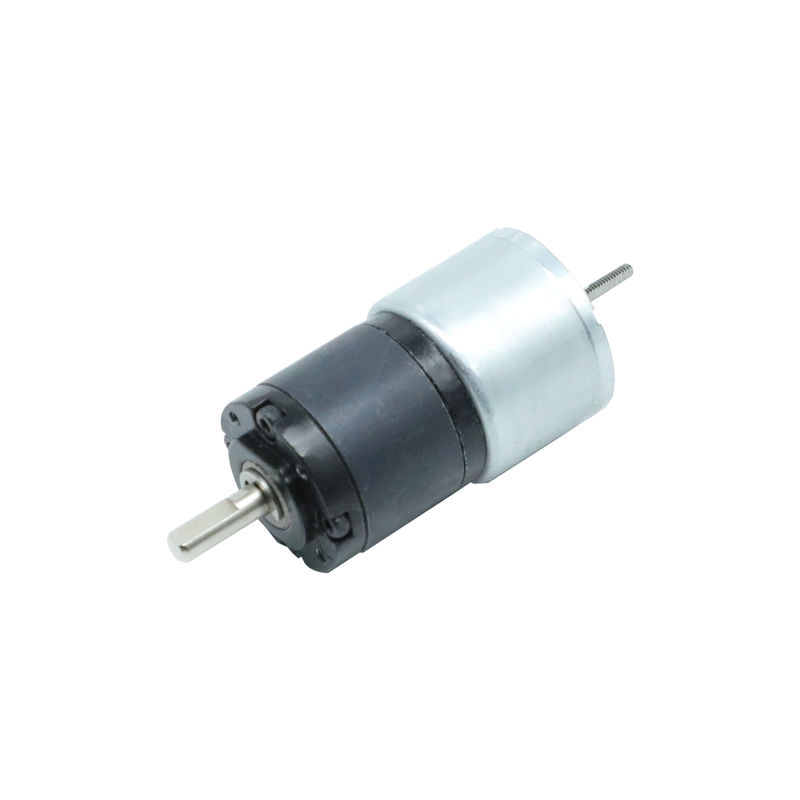

22 মিমি ব্রাশলেস ডিসি প্ল্যানেটারি গিয়ার মোটর 24 ভি 8 ডব 3 ফেজ 0.02nm

22 মিমি ব্রাশলেস ডিসি প্ল্যানেটারি গিয়ার মোটর 24 ভি 8 ডব 3 ফেজ 0.02nm

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	22BL201-001
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশহীন গিয়ারবক্স মোটর

ঘুরানোর ধরণ:

তারকা

হল প্রভাব কোণ:

120 ° বৈদ্যুতিক কোণ

অন্তরণ শ্রেণি:

বি

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

অস্তরক শক্তি:

600VAC 1 মিনিট

সুরক্ষা স্তর:

IP40

গিয়ারবক্স হাউজিং সামগ্রী:

গুঁড়া ধাতুবিদ্যা

গিয়ারবক্স ভারবহন:

পোরস বিয়ারিং

গিয়ারবক্স রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি):

.35N

গিয়ারবক্স শ্যাফ্ট অক্ষীয় লোড:

.15N

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

1000PCS / মাস

বিশেষভাবে তুলে ধরা:

প্ল্যানেটারি গিয়ার মোটর 24 ভি 8 ডাব্লু

ব্রাশলেস গিয়ারবক্স

ব্রাশহীন মোটর 22 মিমি

পণ্যের বিবরণ

22 মিমি 3 ফেজ 24 ভি ব্রাশহীন ডিসি মোটর ম্যাডো পাউডার ধাতুবিদ্যা গ্রহগত গিয়ারবক্সের সাথে

22 মিমি গিয়ারবক্সে হ্রাস অনুপাতের 3 টি স্তর রয়েছে।প্রথম পর্যায়ে 1: 4 এবং 1: 4.75 এর কমার অনুপাত রয়েছে, আরএটেড টলারেন্স টর্কটি 0.1 এনএম, 0.3NM এ সর্বোচ্চ।দ্বিতীয় পর্যায়ে হ্রাস অনুপাত 1: 16, 1:19, 1:22, 1:26।আরদ্বিতীয় ধাপের জন্য অ্যাটেড টলারেন্স টর্ক 0.4NM, শিখর টর্কটি 1.2NM।তৃতীয় পর্যায়ে হ্রাসের অনুপাত 1:88, 1: 104, 1: 121 এবং 1: 144 রয়েছে।দ্যrঅ্যাটেড টলারেন্স টর্কটি 0.8 এনএম, এবং সর্বোচ্চ 2.4 এনএম।

22 বিএল সিরিজটি হালকা ওজন এবং স্থান-সাশ্রয়কারী, যারা ইনস্টল স্পেসে শক্ত তারা তাদের পক্ষে খুব উপযুক্ত।

মোট অংশ বৈদ্যুতিক স্পেসিফিকেশন:

		মডেল
স্পেসিফিকেশন	ইউনিট	22BL201-001
পর্যায়ের সংখ্যা	পর্যায়	ঘ
পোলের সংখ্যা	পোলস	8
রেটেড ভোল্টেজ	ভিডিসি	24
নির্ধারিত গতি	আরপিএম	4800
রেটেড কারেন্ট	ক	0.6
রেট ঘূর্ণন সঁচারক বল	এনএম	0.02
হারের ক্ষমতা	ডাব্লু	8.0
শক্তির শিখরে	mN.m	0.06
সরবচচ স্রোত	আম্পস	1.8
টর্ক কনস্ট্যান্ট	এনএম / এ	0.033
পিছনে ইএমএফ ধ্রুবক	ভি / কেআরপিএম	৩.৫
শরীরের দৈর্ঘ্য	মিমি	68
ওজন	কেজি	0.11

যান্ত্রিক মাত্রা

22 মিমি ব্রাশলেস ডিসি প্ল্যানেটারি গিয়ার মোটর 24 ভি 8 ডব 3 ফেজ 0.02nm 0

* দ্রষ্টব্য: আপনার অনুরোধ অনুসারে পণ্যগুলি কাস্টমাইজ করা যায়।আরো বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।

* পণ্যগুলি গিয়ারবক্স 22 মিমি মেলাতে পারে

তারের ডায়াগ্রাম:

বৈদ্যুতিন সংযোগ টেবিল
ফাংশন	রঙ
টিপি	কমলা	UL1061 26AWG
জিএনডি	কালো	UL1332 28AWG
ফাস এ	বাদামী
ফাস বি	সাদা
ফাস সি	বেগুনি
+ 5 ভি	লাল
হাল আ	ইয়েলো
হাল খ	সবুজ
হাল সি	ব্লু

গিয়ারবক্স পার্ট বৈদ্যুতিক স্পেসিফিকেশন:

আবাসন উপাদান

আউটপুট এ সহ্য করা

রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন

খাদ অক্ষীয় লোড (এন)

খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)

খাদের রেডিয়াল প্লে (মিমি)

শ্যাফ্টের শক্ত খেলনা (মিমি)

নো-লোড (°) এ প্রতিক্রিয়া

গুঁড়া ধাতুবিদ্যা

ছিদ্রযুক্ত

ভারবহন

.35

.15

≤80

≤0.08

≤0.4

≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	0.1	০.০	৮১%	13.9	29	ঘ
1 / 4.75
1/16	0.4	১.২	72%	32.4	52	ঘ
1/19
1/22
1/26
1/76	0.8	2.4	65%	43.9	73	ঘ
1/88
1/104
1/121
1/144

যান্ত্রিক মাত্রা

দ্য সুবিধাদিব্রাশহীন মোটরের ওভার ব্রাশহীন মোটর হ'ল উচ্চ শক্তি থেকে ওজন অনুপাত, উচ্চ গতি, বৈদ্যুতিন নিয়ন্ত্রণ এবং কম রক্ষণাবেক্ষণ।ব্রাশহীন মোটরগুলি কম্পিউটার পেরিফেরিয়াল (ডিস্ক ড্রাইভ, প্রিন্টার), হাত দ্বারা চালিত শক্তি সরঞ্জাম এবং মডেল বিমান থেকে অটোমোবাইল পর্যন্ত যানবাহনের মতো অ্যাপ্লিকেশনগুলি খুঁজে পায়।আধুনিক ওয়াশিং মেশিনগুলিতে ব্রাশহীন ডিসি মোটরগুলি সরাসরি-ড্রাইভ ডিজাইনের মাধ্যমে রাবার বেল্ট এবং গিয়ারবক্সগুলি প্রতিস্থাপনের অনুমতি দিয়েছে।
