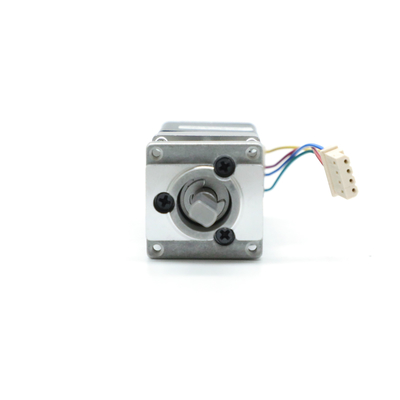

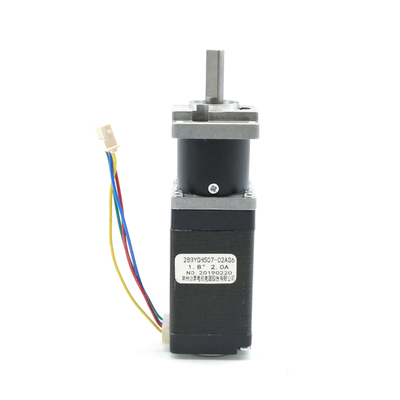

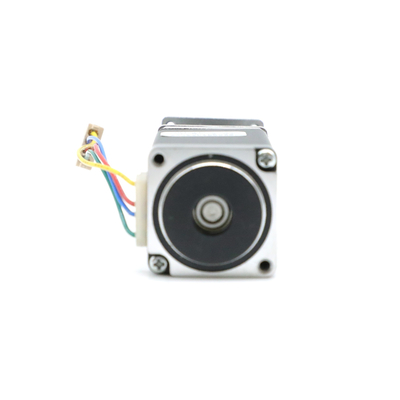

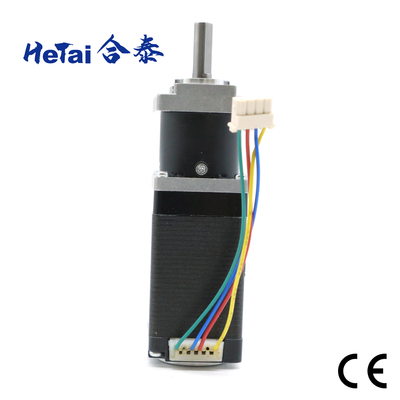

28 BYGH নেমা 11 গিয়ারবক্স স্টেপার মোটর 4.22 V 1.8 ডিগ্রী মাইক্রো ROHS সহ

28 BYGH নেমা 11 গিয়ারবক্স স্টেপার মোটর 4.22 V 1.8 ডিগ্রী মাইক্রো ROHS সহ

ব্র্যান্ডের নাম:	HeTai
মডেল নম্বর:	28BYGH507
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	25 দিন
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

স্টেপ গিয়ারবক্স মোটর

ধাপ কোণ:

1.8 °

রেটেড ভোল্টেজ:

4.22 ভি

তাপমাত্রা বৃদ্ধি:

80 ℃ সর্বোচ্চ

কারেন্ট:

0.67A

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

টর্ক ধরে রাখা:

0.6 Kg.cm

আবেশ:

3.2 nH/ফেজ

আউটপুট এ ভারবহন:

হাতা bearings

রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি):

≤450N

প্রতিরোধ:

6.3 OHMS

নিরোধক ক্লাস:

খ

প্যাকেজিং বিবরণ:

ভিতরের ফোম বক্স, তৃণশয্যা সঙ্গে শক্ত কাগজ

যোগানের ক্ষমতা:

10000 পিসি/মাস

বিশেষভাবে তুলে ধরা:

ROHS মাইক্রো গিয়ারবক্স স্টেপার মোটর

28 BYGH গিয়ারবক্স স্টেপার মোটর

1.8 ডিগ্রি নেমা 11 স্টেপার মোটর

পণ্যের বিবরণ

গিয়ারবক্স নেমা ১১ ২৮ বাইজিএইচ স্টেপার মোটর ৪.২২ ভি ১.৮ ডিগ্রি মাইক্রো উচ্চ মানের ROHS সহ

২৮ বাইজিএইচ স্টেপার মোটরটি ৩২মিমি-৫১মিমি সিলিকন স্টিল শীট এবং বিরল মৃত্তিকা চৌম্বকীয় ইস্পাত দিয়ে তৈরি। এয়ার গ্যাপ ছোট এবং টর্ক বেশি। এতে উচ্চ অ্যান্টি-রেসোনেন্স বৈশিষ্ট্য এবং কম তাপ উৎপাদনের সুবিধা রয়েছে।

স্টেপার মোটরের সাথে গিয়ারবক্স ব্যবহার করার আরেকটি কারণ হল লোড চালানোর জন্য উপলব্ধ টর্ক বৃদ্ধি করা। যখন লোড একটি মোটর-গিয়ারবক্স সংমিশ্রণ দ্বারা চালিত হয়, তখন গিয়ারবক্সটি গিয়ার অনুপাত এবং গিয়ারবক্সের দক্ষতার আনুপাতিক পরিমাণে মোটর থেকে টর্ক গুণ করে।

বৈদ্যুতিক স্পেসিফিকেশন

স্টেপ অ্যাঙ্গেল	ডিগ্রী/স্টেপ	১.৮
রেটেড ভোল্টেজ	ভি	৪.২২
কারেন্ট	এ/ফেজ	০.৬৭
রেজিস্ট্যান্স	ওহম/ফেজ	৬.৩
ইনডাক্ট্যান্স	এমএইচ/ফেজ	৩.২
হোল্ডিং টর্ক	জি.সিএম	৬০০
ইনসুলেশন ক্লাস		বি

*বিশেষ অনুরোধে পণ্যগুলি কাস্টমাইজ করা যেতে পারে।

মেকানিক্যাল ডাইমেনশন

ওয়্যারিং ডায়াগ্রাম

ইলেকট্রিক্যাল কানেকশন টেবিল
ফাংশন	রঙ
+৫ভি	লাল	ইউএল১০০৭ ২৬এডব্লিউজি
হল এ	সবুজ
হল বি	নীল
হল সি	সাদা
জিএনডি	কালো
ফেজ এ	কমলা
ফেজ বি	হলুদ
ফেজ সি	বাদামী

28 BYGH নেমা 11 গিয়ারবক্স স্টেপার মোটর 4.22 V 1.8 ডিগ্রী মাইক্রো ROHS সহ 1

গিয়ারবক্সবৈদ্যুতিক স্পেসিফিকেশন

বাইরের ব্যাস ২৮মিমিপাউডার মেটালার্জি

হাউজিং উপাদান	আউটপুটে বিয়ারিং	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে ১০মিমি) এন	শ্যাফ্ট অ্যাক্সিয়াল লোড (এন)	শ্যাফ্ট প্রেস-ফিট ফোর্স সর্বোচ্চ (এন)	শ্যাফ্টের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের থ্রাস্ট প্লে (মিমি)	নো-লোড এ ব্যাকল্যাশ (ডিগ্রী)
পাউডার মেটালার্জি	স্লিভ বিয়ারিং	≤৮০	≤৩০	≤২০০	≤০.০৩	≤০.৪	≤১.৫

প্ল্যানেটারি গিয়ারবক্স ২৮ স্কয়ার টাইপ
রিডাকশন রেশিও	রেটেড টলারেন্স টর্ক (এনএম)	সর্বোচ্চ ক্ষণস্থায়ী টলারেন্স টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
১/৩	০.২	০.৬	৮১%	২৮.৫	১০৫	১
১/৬

প্ল্যানেটারি গিয়ারবক্স ২৮ রাউন্ড টাইপ
রিডাকশন রেশিও	রেটেড টলারেন্স টর্ক (এনএম)	সর্বোচ্চ ক্ষণস্থায়ী টলারেন্স টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
১/১৪	০.৫	১.৫	৭২%	২৯.৮	৯২	১
১/৩০
১/৬৪	১.৮	৫	৬৫%	৪০	১০৫	১
১/১০৭

হেটাই উৎপাদন প্রক্রিয়া

28 BYGH নেমা 11 গিয়ারবক্স স্টেপার মোটর 4.22 V 1.8 ডিগ্রী মাইক্রো ROHS সহ 2

সার্টিফিকেট

স্টেপার মোটর ROHS রিপোর্ট

তারিখ: জুন ০৯, ২০২১

BLDC মোটর ROHS রিপোর্ট

তারিখ: জুন ০৯, ২০২১

সিই সার্টিফিকেট


IATF 16949: 2016 বৈধ: ০২ জুন ২০২৪ পর্যন্ত	ISO 9001: 2015 বৈধ: ০২ জুন ২০২৪ পর্যন্ত

গুণমান নিয়ন্ত্রণ প্রক্রিয়া

ইনকামিং ইন্সপেকশন

ব্যাস পরিমাপ	দৈর্ঘ্য পরিমাপ	কঠিনতা পরিমাপ

স্টেটর ইন্সপেকশন

উচ্চতা পরিমাপ

প্রতিরোধ পরিমাপ

ওয়েভফর্ম পরীক্ষা

ফেজ পরীক্ষা

ভোল্টেজ সহ্য করার পরীক্ষা

রোটর ইন্সপেকশন

রোটর পজিশনিং

কোর পুরুত্ব পরিমাপ

রোটর শ্যাফ্ট দৈর্ঘ্য পরিমাপ

মোটর পরীক্ষা

মিস্যালাইনমেন্ট

বাইরের বৃত্ত পরিমাপ

বাজার পরিসীমা

28 BYGH নেমা 11 গিয়ারবক্স স্টেপার মোটর 4.22 V 1.8 ডিগ্রী মাইক্রো ROHS সহ 11

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

১. আপনি কি কারখানা?

হ্যাঁ, আমরা কারখানা। আমাদের ব্র্যান্ড নাম হেটাই ২০ বছরেরও বেশি সময় ধরে একটি সুপরিচিত মাইক্রো মোটর প্রস্তুতকারক
চীন। প্রধান পণ্যগুলির মধ্যে রয়েছে হাইব্রিড স্টেপার মোটর, ব্রাশলেস ডিসি মোটর, সার্ভো মোটর এবং প্ল্যানেটারি গিয়ারবক্স।

২. আপনার কি অন্য যোগাযোগের তথ্য আছে?
হ্যাঁ, অনুগ্রহ করে আমাদের ইমেল করুন: info@ht-motor.com ৩. আমরা আপনার ক্যাটালগ কিভাবে পেতে পারি?
অনুগ্রহ করে এটি ডাউনলোড করতে নিচের ওয়েবসাইটে যান: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

৩. আমি কি নমুনা পরীক্ষা করতে পারি?
হ্যাঁ, নমুনা এবং মালবাহী চার্জ করা হয়।

৪. আমি কি কাস্টমাইজড পণ্য পেতে পারি?
অবশ্যই, বিশেষ অনুরোধের ভিত্তিতে সমস্ত পণ্য কাস্টমাইজ করা যেতে পারে।

৫. আপনি কিভাবে পণ্য পাঠান?
আমরা সাধারণত এক্সপ্রেস (ডিএইচএল/ইউপিএস/ফেডেক্স/টিএনটি), সমুদ্রপথে এবং আকাশপথে পণ্য পাঠাই, এছাড়াও ফ্রেট ফরোয়ার্ডার গ্রহণ করি।

৬. পেমেন্টের শর্তাবলী কি?
টি/টি (ব্যাংক ট্রান্সফার), পেপ্যাল (০.৫% পেপ্যাল চার্জ), আলিবাবা অ্যাসুরেন্স অর্ডার গ্রহণ

৭. এটি কি আপনার চূড়ান্ত মূল্য? আমি কি ছাড় পেতে পারি?
আমাদের মূল্য কারখানার মূল্য। যদি আপনার প্রচুর পরিমাণে থাকে, আমরা ছাড় নিয়ে আলোচনা করতে পারি।

৮. আপনার পণ্যের ওয়ারেন্টি কি?
আমাদের ওয়ারেন্টি এক বছরের জন্য। এই সময়ের মধ্যে আমাদের পক্ষ থেকে কোনো মানের সমস্যা দেখা দিলে, আমরা শিপিং খরচ এবং প্রতিস্থাপন গ্রহণ করব। অনুগ্রহ করে মনে রাখবেন যে পণ্যের অনুপযুক্ত ব্যবহারের কারণে সৃষ্ট ক্ষতি ওয়ারেন্টি দ্বারা আচ্ছাদিত নয়।
