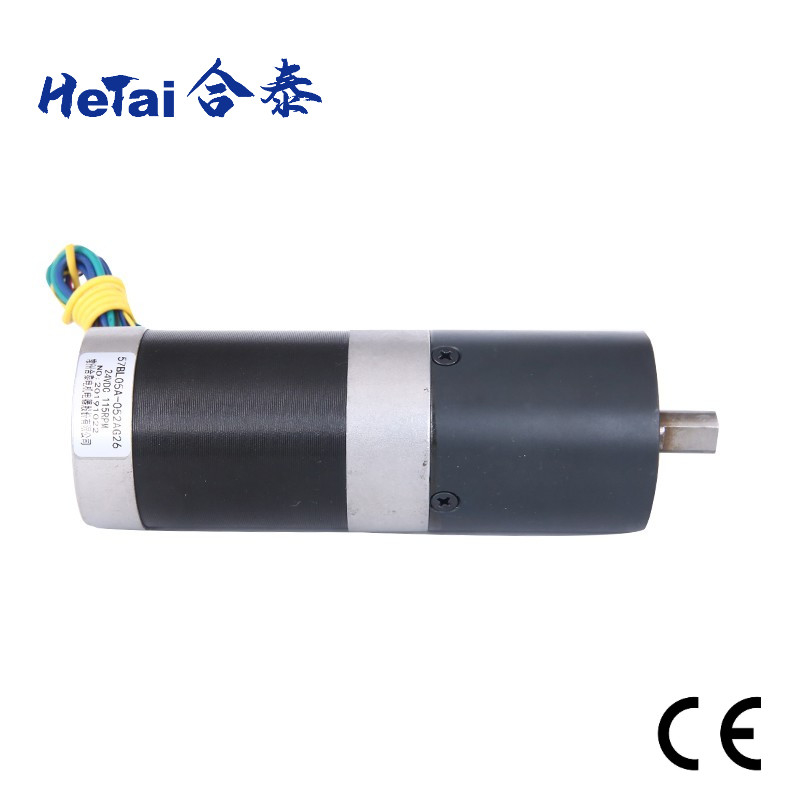

কম নয়েজ নেমা 23 ব্রাশলেস গিয়ারড মোটর 24 ভি কাস্টমাইজযোগ্য

কম নয়েজ নেমা 23 ব্রাশলেস গিয়ারড মোটর 24 ভি কাস্টমাইজযোগ্য

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	57BL05A
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

গিয়ারবক্স ব্রাশলেস মোটর

নামমাত্র ভোল্টেজ:

24 ভি

রেট করা গতি:

115± 10% RPM

রেট টর্ক:

6.1 Nm

কোনও লোড গতি:

4500±10% আরপিএম

প্রতিরোধ:

0.35 ওহমস

না -লোড কারেন্ট:

1 Amps

অন্তরণ প্রতিরোধের:

100MΩ Min.500VC DC

উইন্ডিং টাইপ:

অস্তরক শক্তি:

500V AC 1 মিনিট

সাক্ষ্যদান:

CE ROHS ISO

নিরোধক ক্লাস:

প্যাকেজিং বিবরণ:

ভিতরের ফোম বক্স, তৃণশয্যা সঙ্গে শক্ত কাগজ

যোগানের ক্ষমতা:

5000 পিসি/মাস

বিশেষভাবে তুলে ধরা:

নেমা 23 ব্রাশলেস গিয়ারড মোটর

ব্রাশলেস গিয়ারড মোটর 24V

লো নয়েজ ব্রাশলেস গিয়ারড মোটর

পণ্যের বিবরণ

কম গোলমাল Nema 23 24 V 57BL05A-052AG26 কাস্টমাইজযোগ্য ব্রাশহীন গিয়ার মোটর

আমাদের ইঞ্জিনিয়ারদের দলটি স্টেপার, ব্রাশলেস এবং ওয়ার্ম গিয়ার ডিজাইন এবং উত্পাদনতে কয়েক দশকের অভিজ্ঞতা অর্জন করেছে। এটি অনেক গিয়ার মোটর অ্যাপ্লিকেশনের জন্য অনুকূল গিয়ার মোটর ডিজাইন নিশ্চিত করে।

একটি গিয়ারবক্স ব্রাশলেস মোটর মোটরকে একটি উচ্চ-কার্যকারিতা মোটর হিসাবে বিবেচনা করা হয় যা বিস্তৃত গতির পরিসরে (500 ₹ 15,000 RPM) প্রচুর পরিমাণে টর্ক সরবরাহ করতে সক্ষম। গ্রাহকের অনুরোধে,এই মোটর একটি নির্দিষ্ট ভোল্টেজ মেলে করতে ঘূর্ণিত করা যেতে পারেঅন্যান্য বিকল্পগুলির মধ্যে রয়েছে ক্যাবলিং, সংযোগকারী এবং অসংখ্য শ্যাফ্ট কনফিগারেশন।গিয়ারমোটর যা উচ্চ টর্ক এবং স্থান গুরুত্বপূর্ণ যেখানে অ্যাপ্লিকেশন জন্য একটি মহান পছন্দ করে তোলে.

বৈদ্যুতিক স্পেসিফিকেশনঃ

		মডেল
মোটর পার্ট		57BL05A-052AG26
প্রতিরোধ	ওএইচএমএস	0.35
নামমাত্র ভোল্টেজ	ভিডিসি	24
লোড ছাড়াই গতি	Rpm	৪৫০০±১০%
লোড ছাড়াই বর্তমান	Apms	1
নামমাত্র গতি	Rpm	৩০০০± ২০০
নামমাত্র টর্ক	এন.এম.	0.33
টর্চ কনস্ট্যান্ট	N.m/A	0.062
ব্যাক ইএমএফ ধ্রুবক	V/kRPM	6.5
প্ল্যানেটারি গিয়ার সহ মোটর স্পেসিফিকেশন
নামমাত্র টর্ক	এন.এম.	6.1
নামমাত্র গতি	Rpm	১১৫± ১০%
অনুপাত		26:1

* বিশেষ অনুরোধে পণ্যগুলি কাস্টমাইজ করা যেতে পারে।

তারের চিত্র

ফাংশন	রঙ
+5V	লাল	UL1007 26AWG
হল এ	হলুদ
হল বি	সবুজ
হল সি	নীল
জিএনডি	কালো
ধাপ A	হলুদ	UL1015 20AWG
ধাপ B	সবুজ
সি ধাপ	নীল

যান্ত্রিক মাত্রা

কম নয়েজ নেমা 23 ব্রাশলেস গিয়ারড মোটর 24 ভি কাস্টমাইজযোগ্য 0

প্ল্যানেটারি গিয়ারবক্স ৫৬ মিমি

হাউজিং উপাদান	আউটপুট লেয়ার	রেডিয়াল লোড ((ফ্ল্যাঞ্জ থেকে 10 মিমি) N	শ্যাফ্ট অক্ষীয় লোড ((N)	শ্যাফ্ট প্রেস-ফিট ফোর্স সর্বোচ্চ ((N)	শ্যাফ্টের রেডিয়াল প্লে ((মিমি)	শ্যাফ্টের থ্রাস্ট প্লে ((মিমি)	লোড ছাড়াই প্রতিক্রিয়া (°)
পাউডার ধাতুবিদ্যা	বল লেয়ারিং	≤450	≤200	≤১০০০	≤০03	≤০1	≤ ১।5

গিয়ারবক্স ট্রেনের সংখ্যা	1	2
হ্রাস অনুপাত	১/৬	১/১৫, ১/১৮, ১/২৬, ১/৪৭, ১/৬৬
দৈর্ঘ্য ((মিমি)	41.3	59.6
ওজন ((জি)	491.0	700.0

যান্ত্রিক মাত্রা

কম নয়েজ নেমা 23 ব্রাশলেস গিয়ারড মোটর 24 ভি কাস্টমাইজযোগ্য 1

অন্যান্য গিয়ারবক্স অনুপাত

NEMA 23 ব্রাশহীন মোটর নিম্নলিখিত গিয়ারবক্সের সাথে মিলতে পারে

প্ল্যানেটারি গিয়ারবক্স 36mm
হ্রাস অনুপাত	ক্ষণস্থায়ী অনুমোদিত লোড ((Nm)	দৈর্ঘ্য ((মিমি)	গিয়ার ট্রেনের সংখ্যা
১/৪	1.0	24.8	1
১/৫
১/১৬	3.5	32.4	2
১/২০
1/25
১/৫৩	7.5	41.9	3
৬২
১/৭৬
১/৯৪
১/১৭

প্ল্যানেটারি গিয়ারবক্স 42mm
হ্রাস অনুপাত	ক্ষণস্থায়ী অনুমোদিত লোড ((Nm)	দৈর্ঘ্য ((মিমি)	গিয়ার ট্রেনের সংখ্যা
১/৪	3.0	32.5	1
১/৬
মেষপালক, ১/১	12	46.3	2
(ইংরেজি ভাষায়) 1/18
1/25
১/৩৬
১/৫৪	25	60.1	3
1/65
1/90
১/১১২
১৫৫
১/২১৬	30	60.1	3

গিয়ার ট্রেনের সংখ্যা

প্রাথমিক ড্রাইভ
সেকেন্ডারি ড্রাইভ
তিন ধাপের ট্রান্সমিশন
