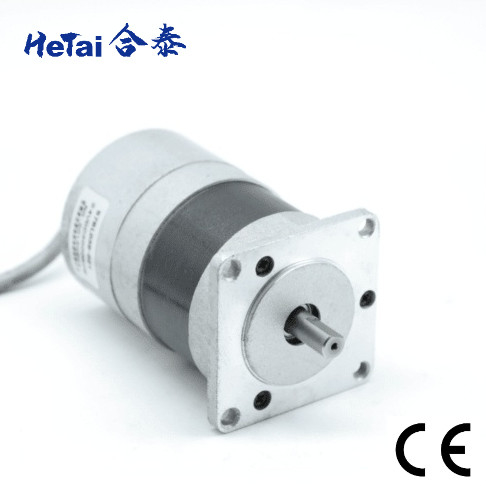

মাল্টি মেটাল ব্রাশহীন ডিসি মোটর Nema 23 57mm 24V 56W 57BL03B-021

মাল্টি মেটাল ব্রাশহীন ডিসি মোটর Nema 23 57mm 24V 56W 57BL03B-021

ব্র্যান্ডের নাম:	HeTai
মডেল নম্বর:	57BL03B-021
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	25 দিন
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন ডিসি মোটর

উইন্ডিং টাইপ:

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

নামমাত্র ভোল্টেজ:

24 ভিডিসি

প্রতিরোধ:

0.8 ওহম

অন্তরণ শ্রেণি:

লোড স্পিড নেই:

৩৮০০± ১০%

নো-লোড কারেন্ট:

0.5 Amps

নামমাত্র গতি:

3000± 10%

রেট ঘূর্ণন সঁচারক বল:

0.18 Nm

পরিবেষ্টিত তাপমাত্রা:

-২০°সি~+৫০°সি

সর্বোচ্চ রেডিয়াল ফোর্স:

75 N (সামনের ফ্ল্যাঞ্জ থেকে 10 মিমি)

সর্বোচ্চ অক্ষীয় শক্তি:

15 এন

আইপি স্তর:

প্যাকেজিং বিবরণ:

ভিতরের ফোম বক্স, তৃণশয্যা সঙ্গে শক্ত কাগজ

যোগানের ক্ষমতা:

10000 পিসি/মাস

বিশেষভাবে তুলে ধরা:

মাল্টি মেটাল ব্রাশলেস ডিসি মোটর 24V

নেমা 23 ব্রাশলেস ডিসি মোটর

57 মিমি বিএলডিসি ব্রাশলেস মোটর

পণ্যের বিবরণ

57mm 24V মাল্টি-মেটাল 56W57BL03B-021 উচ্চ মানের ব্রাশহীন ডিসি মোটর Nema 23

ব্রাশহীন ডিসি মোটরগুলির ব্রাশযুক্ত প্রতিপক্ষের তুলনায় উল্লেখযোগ্যভাবে উচ্চতর দক্ষতা এবং কর্মক্ষমতা রয়েছে এবং যান্ত্রিক পরিধানের জন্য কম সংবেদনশীলতা রয়েছে।সুতরাং আপনি যদি এমন কেউ হন যিনি অনেকগুলো গুরুতর প্রকল্প করেন যার জন্য ড্রিলের প্রয়োজন হয়ব্রাশলেস ব্যবহার করলে অনেক লাভ হবে। এতে আপনার গতি ও শক্তি বাড়বে এবং কম রক্ষণাবেক্ষণের প্রয়োজন হবে।

৫৭ বিএল সিরিজ হল একটি সিলিন্ডারিকাল বিএলডিসি মোটর। গতির পরিসীমা ২,৫০০ থেকে ৩,০০০ আরপিএম এবং নামমাত্র টর্ক ০.০৫৭ এনএম থেকে ০.৪৪ এনএম।

৫৭ সিরিজের সুবিধা হলঃ
● দুর্দান্ত গতির স্থিতিশীলতা
● কমপ্যাক্ট এবং উচ্চ শক্তি
● উচ্চ দক্ষতা এবং শক্তি সঞ্চয়
● কম তাপমাত্রা বৃদ্ধি, কম শব্দ, কম কম্পন
● দীর্ঘ জীবন এবং কম রক্ষণাবেক্ষণ খরচ

বৈদ্যুতিক স্পেসিফিকেশন

স্পেসিফিকেশন	ইউনিট	57BL03B-021
নামমাত্র ভোল্টেজ	ভিডিসি	24
প্রতিরোধ	ওএইচএমএস	0.8
নামমাত্র গতি	Rpm	3000± 10%
নামমাত্র টর্ক	এন.এম.	0.18
লোড ছাড়াই গতি	Rpm	3800± 10%
লোড ছাড়াই বর্তমান	অ্যাম্পিয়ার	0.5
টর্চ কনস্ট্যান্ট	N.m/A	0.06
ব্যাক ইএমএফ ধ্রুবক	V/kRPM	6.3
আইসোলেশন ক্লাস		বি

তারের চিত্র

বৈদ্যুতিক সংযোগ টেবিল
ফাংশন	রঙ
+২৪ ভোল্ট	লাল
জিএনডি	কালো
এভিআই	নীল
ডিআইআর	হলুদ

যান্ত্রিক মাত্রা

টেকনিক্যাল স্পেসিফিকেশন

		মডেল	মডেল	মডেল	মডেল	মডেল	মডেল
স্পেসিফিকেশন	ইউনিট	57BL01G	57BL02A	57BL03B	57BL04A	৫৭বিএল০৫এ	৫৭বিএল০৬
ধাপের সংখ্যা	পর্যায়	3	3	3	3	3	3
পোলিশদের সংখ্যা	পোলিশ	4	4	4	4	4	4
নামমাত্র ভোল্টেজ	ভিডিসি	24	24	24	24	24	24
নামমাত্র গতি	Rpm	2500	3000	3000	3000	3000	3000
নামমাত্র বর্তমান	এ	0.77	1.87	3.17	3.67	5.33	7.00
নামমাত্র টর্ক	এন.এম.	0.057	0.11	0.18	0.22	0.33	0.44
নামমাত্র শক্তি	ডব্লিউ	15	34.5	56	69	104	138
পিক টর্চ	এন.এম.	0.17	0.33	0.54	0.66	0.99	1.32
শীর্ষ স্রোত	অ্যাম্পিয়ার	2.3	5.6	9.5	11	16	21
টর্চ কনস্ট্যান্ট	N.m/A	0.074	0.059	0.057	0.060	0.062	0.063
ব্যাক ইএমএফ ধ্রুবক	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
শরীরের দৈর্ঘ্য	মিমি	41.5	46.5	56.5	66.5	86.5	106.5
ওজন	কেজি	0.35	0.44	0.56	0.67	0.95	1.18

*পণ্যগুলি গিয়ারবক্স 42 এর সাথে মেলে,52,56

* বিশেষ অনুরোধে পণ্যগুলি কাস্টমাইজ করা যেতে পারে।

পণ্যের পরিসীমা

পণ্যের নাম	বাহ্যিক ব্যাসার্ধ	ভোল্টেজ রেঞ্জ	পাওয়ার রেঞ্জ	পাওয়ার রেঞ্জ	নামমাত্র টর্ক
	সেভার মোটর	40 মিমি থেকে 130 মিমি	24V, 36V, 48V, 310V	১০০ ডাব্লু-৩০০০ ডাব্লু	0.১২ এন.এম. -২০ এন.এম.
	পণ্যের নাম	বাহ্যিক ব্যাসার্ধ	নামমাত্র সহনশীলতা টর্ক	ক্ষণস্থায়ী সহনশীলতা টর্ক	কার্যকারিতা
	গ্রহীয় গিয়ারবক্স&গিয়ারবক্স মোটর	২২ মিমি থেকে ৬৩ মিমি	0.১ এন.এম. -২০ এন.এম.	0.৩ এন.এম. -৬০ এন.এম.	৬৫ %, ৭২%, ৮১%
	পণ্যের নাম	বাহ্যিক ব্যাসার্ধ	গতি পরিসীমা	পাওয়ার রেঞ্জ	নামমাত্র টর্ক
	ডিসি ব্রাশহীন মোটর	২৮ মিমি-১১০ মিমি	300 RPM-10000 RPM	৮ ডাব্লু-২০০০ ডাব্লু	0.02 এন.এম. -6.5 এন.এম.
	পণ্যের নাম	বাহ্যিক ব্যাসার্ধ	পদক্ষেপের কোণ	টর্চ ধরে রাখা	ইন্ডাক্ট্যান্স রেঞ্জ
	স্টেপ মোটর	২৮ মিমি-১১০ মিমি	0.9১.2১.8	১ কেজি.সি.এম. -৩৩ কেজি.সি.এম	১ এমএইচ-৪২ এমএইচ

ব্রাশহীন মোটর চূড়ান্ত পরিদর্শন

মাল্টি মেটাল ব্রাশহীন ডিসি মোটর Nema 23 57mm 24V 56W 57BL03B-021 5

মোটর দৈর্ঘ্য পরিমাপ করুন শ্যাফ্ট দৈর্ঘ্য পরিমাপ করুন Ouler বৃত্ত

মাল্টি মেটাল ব্রাশহীন ডিসি মোটর Nema 23 57mm 24V 56W 57BL03B-021 6

স্ক্রু হোল পরিমাপ করুন তারের দৈর্ঘ্য পরিমাপ করুন পিভিসি দৈর্ঘ্য

দূরত্ব

মাল্টি মেটাল ব্রাশহীন ডিসি মোটর Nema 23 57mm 24V 56W 57BL03B-021 7

প্রতিরোধের শোনার পরীক্ষা করুন গতি পরীক্ষা করুন

সার্টিফিকেট

স্টেপার মোটর ROHS রিপোর্ট
তারিখঃ ৯ জুন, ২০২১

BLDC মোটর ROHS রিপোর্ট
তারিখঃ ৯ জুন, ২০২১

সিই সার্টিফিকেট

আইএটিএফ ১৬৯৪৯ঃ ২০১৬
২ জুন ২০২৪ পর্যন্ত বৈধ

আইএসও ৯০০১ঃ ২০১৫
২ জুন ২০২৪ পর্যন্ত বৈধ

কেন আমাদের বেছে নিন
আমরা আপনাকে প্রস্তাব দিচ্ছি:
ইঞ্জিনিয়ারিং সহায়তা
আমাদের পেশাদার দল আপনাকে আপনার জন্য সঠিক এবং উপযুক্ত মোটর খুঁজে পেতে সাহায্য করতে পারে। আমাদের প্রকৌশলী বিভিন্ন শিল্পে গতি নিয়ন্ত্রণ পণ্য সমৃদ্ধ অভিজ্ঞতা আছে, যেমনঃ রোবট, প্যাকিং যন্ত্রপাতি,টেক্সটাইল যন্ত্রপাতি, চিকিৎসা যন্ত্রপাতি, মুদ্রণ যন্ত্রপাতি, বুদ্ধিমান সরবরাহ সরঞ্জাম ইত্যাদি।

খুঁজুন
কাস্টমাইজ করুন
অপ্টিমাইজ করুন

আমাদের দল আপনাকে আমাদের মোটরগুলির বিস্তৃত নির্বাচন থেকে আপনার অ্যাপ্লিকেশনের জন্য সবচেয়ে উপযুক্ত মোটর খুঁজে পেতে সহায়তা করতে পারে
আমরা আপনার নির্দিষ্ট ব্যবহার বা সমাবেশের জন্য কর্মক্ষমতা এবং বহি নকশা এবং কাস্টমাইজ করতে পারেন
OEM প্রকল্পগুলির জন্য, আমাদের বিভিন্ন অ্যাপ্লিকেশনগুলিতে বিভিন্ন সমস্যা সমাধানের 15 বছরেরও বেশি অভিজ্ঞতা রয়েছে। আমরা আমাদের গ্রাহকের সাথে একসাথে আমাদের পণ্য উন্নত করি।

উত্পাদন সহায়তা
অর্ডারের পরিমাণ যাই হোক না কেন, আমরা একই পরিষেবা প্রদান করব। আমাদের ইঞ্জিনিয়ারিং টিম আপনার কাস্টম প্রয়োজনীয়তার উপর ভিত্তি করে দ্রুত এবং সঠিক প্রোটোটাইপ সরবরাহ করতে সক্ষম।

প্রোটোটাইপ
স্ট্যান্ডার্ড লট
উচ্চ ভলিউম লট

১-১০ পিসি
৫০০-৫০০০ পিসি
৫০০০ পিসির বেশি

বড় আকারের উৎপাদন
আমাদের কারখানা 1999 সালে প্রতিষ্ঠিত হয়েছিল এবং কর্মশালার এলাকা 15,000m2 এরও বেশি। আমাদের নিজস্ব উত্পাদন লাইন এবং সিএনসি মেশিনিং সেন্টার রয়েছে, যার মধ্যে রয়েছে যথার্থ সিএনসি ইউনিভার্সাল গ্রাইন্ডার ব্র্যান্ড নাম (সুইডেন),CNC ব্র্যান্ড নাম (জার্মানি), ডিএমজি টার্ন এবং ফ্রিজিং, ডিএমজি টার্ন, মাহর পরিমাপ যন্ত্র, চীনা সুনির্দিষ্ট সিলিন্ডারিক গ্রাইন্ডিং মেশিন, সিএনসি টার্ন মেশিন, স্বয়ংক্রিয় মাল্টি-হেড ওয়েলিং মেশিন,স্বয়ংক্রিয় সমাবেশ লাইন ইত্যাদি
