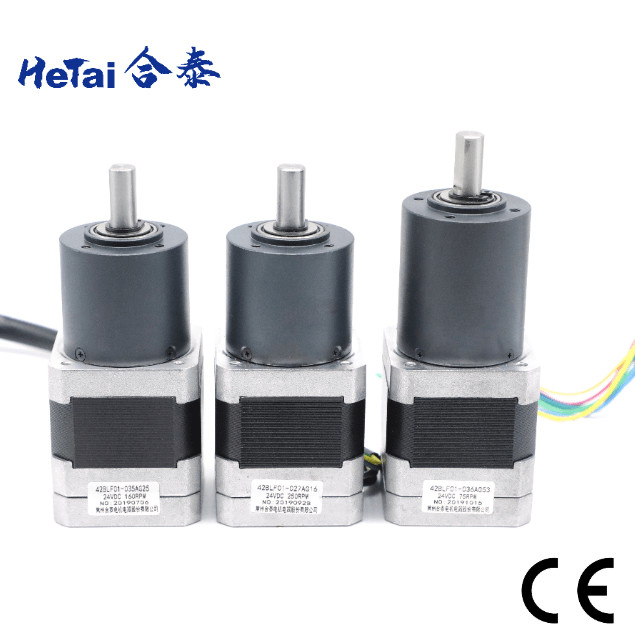

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	42BLF01-027AG16
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন গিয়ারবক্স মোটর

উইন্ডিং টাইপ:

তারকা

নামমাত্র ভোল্টেজ:

24 ভি

প্রতিরোধ:

2.2 ওএইচএমএস

লোড স্পিড নেই:

5000± 10% RPM

নো-লোড কারেন্ট:

0.8 Apms সর্বোচ্চ

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

অন্তরণ প্রতিরোধের:

100MΩ মিনিমাম 500VC DC

অস্তরক শক্তি:

600VAC 1 মিনিট

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

সুরক্ষা স্তর:

শংসাপত্র:

সিই ROHS ISO

প্যাকেজিং বিবরণ:

ভিতরের ফোম বক্স, তৃণশয্যা সঙ্গে শক্ত কাগজ

যোগানের ক্ষমতা:

5000 পিসি/মাস

বিশেষভাবে তুলে ধরা:

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 42mm

0.8A গিয়ারবক্স ব্রাশলেস মোটর

পণ্যের বিবরণ

গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A Nema 17 42mm 42BLF01-027AG16 প্ল্যানেটারি গিয়ারবক্স সহ

হেতাই তার পণ্যগুলি মার্কিন যুক্তরাষ্ট্র, ইউরোপ, দক্ষিণ-পূর্ব এশিয়া এবং চীনের চারপাশে পাঠায়।পণ্যগুলি রোবট, প্যাকিং যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, চিকিৎসা যন্ত্র, মুদ্রণ যন্ত্রপাতি, বুদ্ধিমান লজিস্টিক সরঞ্জামগুলিতে প্রয়োগ করা হয়...

একটি প্ল্যানেটারি গিয়ার মোটর একটি গ্রহের ঘূর্ণন ব্যবস্থার অনুকরণ করে;একটি ইনপুট শ্যাফ্ট একটি সান গিয়ার চালায়, যা একটি সূর্য গিয়ার নামেও পরিচিত, যা পরে আশেপাশের গিয়ারগুলিকে ঘুরিয়ে দেয়, যা প্ল্যানেট গিয়ার নামেও পরিচিত।সাধারণত, গ্রহের গিয়ারগুলি হ্রাসকারী হিসাবে ব্যবহৃত হয়।এগুলি মোটরকে মন্থর করতে এবং টর্ক বাড়ানোর জন্য ব্যবহৃত হয়।টর্ক হল মেশিনের কাজের শক্তি।

নেমা 17 ব্রাশলেস গিয়ারবক্স মোটর বৈদ্যুতিক স্পেসিফিকেশন

মোটর অংশ
উত্পাদন মডেল		42BLF01-027AG16
রেট আউটপুট শক্তি	ডব্লিউ	26
প্রতিরোধ	ওএইচএমএস	2.2
নামমাত্র ভোল্টেজ	ভিডিসি	24
লোড স্পিড নেই	RPM	5000± 10%
কোন লোড বর্তমান	Amps ম্যাক্স	0.8
নির্ধারিত গতি	আরপিএম	4000± 10%
রেট ঘূর্ণন সঁচারক বল	Nm	0.063
শক্তির শিখরে	Nm	0.12
টর্ক ধ্রুবক	Nm/A	0.042
পিছনে EMF ধ্রুবক	V/kRPM	4.4
প্ল্যানেটারি গিয়ার সহ স্পেসিফিকেশন
রেটটর্ক	Nm	0.7
নির্ধারিত গতি	আরপিএম	250± 10%
অনুপাত		16:1

*পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যাবে.

তারের ডায়াগ্রাম

ফাংশন	রঙ
+5V	লাল	UL1007 26AWG
হল এ	হলুদ
HALLB	সবুজ
HALLC	নীল
জিএনডি	কালো
ফেজ এ	হলুদ	UL3265 22AWG
পর্যায় বি	সবুজ
ফেজ সি	নীল

যান্ত্রিক মাত্রা

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি 0

GEARBOX 36mm বৈদ্যুতিক স্পেসিফিকেশন:

হাউজিং উপাদান	আউটপুট এ ভারবহন	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড(N)	শ্যাফ্ট প্রেস-ফিট বল সর্বোচ্চ(N)	খাদের রেডিয়াল প্লে (মিমি)	খাদের জোর খেলা (মিমি)	নো-লোড এ প্রতিক্রিয়া (°)
গুঁড়া ধাতুবিদ্যা	হাতা bearings	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

যান্ত্রিক মাত্রা

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি 1

অন্যান্য গিয়ারবক্স অনুপাত

প্ল্যানেটারি গিয়ারবক্স 42 মিমি
হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	৮.০	25	65%	৬০.১	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	৬০.১	267

প্ল্যানেটারি গিয়ারবক্স 56 মিমি
হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	৮.০	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

ম্যানুফ্যাকচার সিন

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি 2

ল্যাবরেটরি রটার গ্রাইন্ডিং সিএনসি সেন্টার

বাইরের বৃত্ত

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি 3

স্বয়ংক্রিয় সমাবেশ লাইন সমাবেশ লাইন

সমাবেশ লাইন

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি 4

লিনিয়ার স্টেপ মোটর গিয়ারবক্স স্টেটর উইন্ডিং পরে

প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস মোটর 24v 0.8A নেমা 17 42 মিমি 5

ব্রেকডাউন টেস্ট সার্ভো মোটর টেস্ট ডাইমেনশন পরিদর্শন

সার্টিফিকেশন


			স্টেপার মোটর ROHS রিপোর্ট
তারিখ: জুন 09, 2021

			BLDC মোটর ROHS রিপোর্ট
তারিখ: জুন 09, 2021

			সিই শংসাপত্র


			আইএটিএফ 16949: 2016
বৈধ: 02 জুন 2024 পর্যন্ত

			ISO 9001: 2015
বৈধ: 02 জুন 2024 পর্যন্ত

কেন আমাদের নির্বাচন করেছে
আমরা আপনাকে অফার করি:
ইঞ্জিনিয়ারিং সাপোর্ট
আমাদের পেশাদার দল আপনাকে আপনার জন্য সঠিক এবং উপযুক্ত মোটর খুঁজে পেতে সাহায্য করতে পারে।আমাদের প্রকৌশলীদের বিভিন্ন শিল্পে গতি নিয়ন্ত্রণ পণ্যগুলির সমৃদ্ধ অভিজ্ঞতা রয়েছে, যেমন: রোবট, প্যাকিং যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, চিকিৎসা যন্ত্র, মুদ্রণ যন্ত্রপাতি, বুদ্ধিমান লজিস্টিক সরঞ্জাম এবং আরও অনেক কিছু।

			অনুসন্ধান
			কাস্টমাইজ করুন
			অপ্টিমাইজ করুন

			আমাদের দল আপনাকে মোটরগুলির বিশাল নির্বাচন থেকে অ্যাপ্লিকেশনের জন্য সবচেয়ে উপযুক্ত মোটর খুঁজে পেতে সহায়তা করতে পারে

			আমরা আপনার নির্দিষ্ট ব্যবহার বা সমাবেশের জন্য কর্মক্ষমতা এবং বাহ্যিক নকশা এবং কাস্টমাইজ করতে পারি
			OEM প্রকল্পগুলির জন্য, আমাদের বিভিন্ন অ্যাপ্লিকেশনে বিভিন্ন সমস্যা সমাধানের 15 বছরেরও বেশি অভিজ্ঞতা রয়েছে।আমরা আমাদের গ্রাহকের সাথে একসাথে আমাদের পণ্য উন্নত করি।

উত্পাদন সমর্থন
অর্ডারের পরিমাণ নির্বিশেষে, আমরা একই পরিষেবা প্রদান করব।আমাদের ইঞ্জিনিয়ারিং টিম আপনার কাস্টম প্রয়োজনীয়তার উপর ভিত্তি করে আপনাকে দ্রুত এবং সঠিক প্রোটোটাইপ প্রদান করতে সক্ষম।

			প্রোটোটাইপ
			স্ট্যান্ডার্ড ব্যাচ
			উচ্চ ভলিউম ব্যাচ

			1-10 পিসি
			500-5000 পিসি
			5000 পিসির বেশি

বড় মাপের উৎপাদন
আমাদের কারখানাটি 1999 সালে প্রতিষ্ঠিত হয়েছিল এবং কর্মশালার এলাকা 15,000 ㎡ এর বেশি।আমাদের নিজস্ব উত্পাদন লাইন এবং সিএনসি মেশিনিং সেন্টার রয়েছে, যার মধ্যে রয়েছে যথার্থ CNC ইউনিভার্সাল গ্রাইন্ডার ব্র্যান্ড নাম (সুইডেন), CNC ব্র্যান্ডের নাম (জার্মানি), ডিএমজি লেদ এবং মিলিং, ডিএমজি লেদ, মাহর পরিমাপ যন্ত্র, চাইনিজ নির্ভুল নলাকার গ্রাইন্ডিং মেশিন, সিএনসি লেদ মেশিন, স্বয়ংক্রিয় মাল্টি-হেড উইন্ডিং মেশিন, স্বয়ংক্রিয় সমাবেশ লাইন এবং তাই।
