ব্যক্তি যোগাযোগ : Nora
হোয়াটসঅ্যাপ : +8618661153149

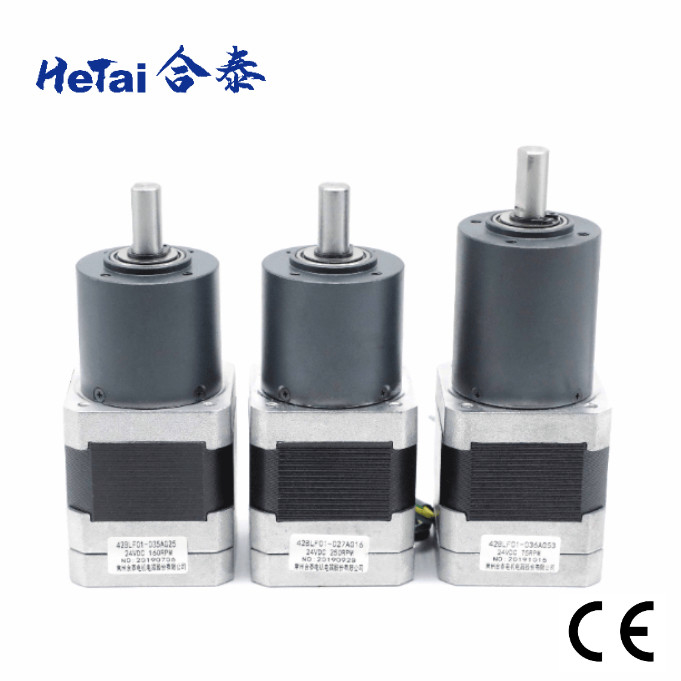

নেমা 17 গিয়ারবক্স ব্রাশলেস মোটর 0.5A 24V 2.2OHMS 42mm

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Hetai
সাক্ষ্যদান CE ROHS ISO
মডেল নম্বার 42BLF01-036AG53
ন্যূনতম চাহিদার পরিমাণ 50
মূল্য USD
প্যাকেজিং বিবরণ ভিতরের ফোম বক্স, তৃণশয্যা সঙ্গে শক্ত কাগজ
ডেলিভারি সময় 28-31
পরিশোধের শর্ত এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা 5000 পিসি/মাস

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পণ্যের নাম ব্রাশবিহীন গিয়ারবক্স মোটর নামমাত্র ভোল্টেজ 24 ভিডিসি
প্রতিরোধ 2.2 ওএইচএমএস অনুপাত আউটপুট শক্তি 26 W
নো-লোড কারেন্ট 0.5 AMPS লোড স্পিড নেই 5000± 10% RPM
পরিবেষ্টিত তাপমাত্রা -20℃~+50℃ অনুপাত 53:1
উইন্ডিং টাইপ তারকা অন্তরণ প্রতিরোধের 100MΩ মিনিমাম 500VC DC
অস্তরক শক্তি 600VAC 1 মিনিট অন্তরণ শ্রেণি
লক্ষণীয় করা

Nema 17 Gearbox Brushless Motor 0.5A

,

2.2 OHMS Gearbox Brushless Motor

,

Brushless Nema 17 Reduction Gearbox

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

42BLF01-036AG53 গিয়ারবক্স ব্রাশলেস মোটর ফ্যাক্টরি সাপ্লাই নেমা 17 0.5A 24V 2.2OHMS 42mm



হেতাই সবসময় গ্রাহকদের চাহিদা প্রথম রাখে।শুধুমাত্র উচ্চ-মানের পণ্য সরবরাহ করা নয়, আমরা বিশ্বাস করি যে গ্রাহকদের আরও ভাল পণ্য তৈরি করতে সহায়তা করা সবচেয়ে গুরুত্বপূর্ণ মিশন।মানের দিক থেকে, Hetai ISO সার্টিফিকেশন, CE এবং রয়্যাল অনার সার্টিফিকেশন পেয়েছে।এই পণ্যের গুণমান অনেক গ্রাহকদের দ্বারা স্বীকৃত হয়েছে।



42BLF-036AG53 nema17 24V ফ্যাক্টরি সাপ্লাই dc গিয়ারবক্স মোটর রোবট প্যাকিং মেশিনারি টেক্সলাইন মেশিনারি মেডিকেল ইন্সট্রুমেন্ট প্রিন্টিং যন্ত্রপাতি এবং বুদ্ধিমান লজিস্টিকসের জন্য উপযুক্ত।একটি গিয়ারবক্স-অন্যথায় একটি গিয়ার রিডুসার বা স্পিড রিডুসার নামে পরিচিত—হল গিয়ারের একটি সেট যা গতি কমাতে এবং/অথবা টর্ক বাড়াতে মোটরে যোগ করা যেতে পারে।কাঙ্খিত গতি-টর্ক আউটপুট অর্জনের জন্য প্রতিটি গিয়ারবক্স প্রকার একটি মোটরের সাথে একত্রে কাজ করে।



বৈদ্যুতিক স্পেসিফিকেশন



মোটর অংশ
উত্পাদন মডেল 42BLF01-036AG53
প্রতিরোধ ওএইচএমএস 2.2
নামমাত্র ভোল্টেজ ভিডিসি 24
লোড স্পিড নেই RPM 5000± 10%
কোন লোড বর্তমান এম্পস 0.5
নির্ধারিত গতি আরপিএম 4000± 10%
রেট ঘূর্ণন সঁচারক বল Nm 0.063
রেট আউটপুট শক্তি ডব্লিউ 26
টর্ক ধ্রুবক Nm/A 0.046
অন্তরণ শ্রেণি
প্ল্যানেটারি গিয়ার সহ মোটর স্পেসিফিকেশন
রেট ঘূর্ণন সঁচারক বল Nm 2.17
নির্ধারিত গতি আরপিএম 75± 10%
অনুপাত   5:1


*পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যাবে.



তারের ডায়াগ্রাম



ফাংশন রঙ
+5V লাল UL1007 26AWG




হল এ হলুদ
HALLB সবুজ
HALLC নীল
জিএনডি কালো
ফেজ এ হলুদ UL3265 22AWG


পর্যায় বি সবুজ
ফেজ সি নীল



যান্ত্রিক মাত্রা

নেমা 17 গিয়ারবক্স ব্রাশলেস মোটর 0.5A 24V 2.2OHMS 42mm 0

প্ল্যানেটারি গিয়ারবক্স 36 মিমি



হাউজিং উপাদান আউটপুট এ ভারবহন রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন খাদ অক্ষীয় লোড(N) শ্যাফ্ট প্রেস-ফিট বল সর্বোচ্চ(N) খাদের রেডিয়াল প্লে (মিমি) খাদের জোর খেলা (মিমি) নো-লোড এ প্রতিক্রিয়া (°)
গুঁড়া ধাতুবিদ্যা বল বিয়ারিং ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



গিয়ারবক্স ট্রেনের সংখ্যা 1 2 3
হ্রাসকৃত অনুপাত



1/5



1/14,1/16,1/20,1/25 1/53,1/62,1/76,1/94,1/117
দৈর্ঘ্য(মিমি)



24.8



32.4 41.9
ওজন (গ্রাম)



145.0



173.0

213.0





যান্ত্রিক মাত্রা

নেমা 17 গিয়ারবক্স ব্রাশলেস মোটর 0.5A 24V 2.2OHMS 42mm 1



অন্যান্য গিয়ারবক্স অনুপাত

প্ল্যানেটারি গিয়ারবক্স 42 মিমি
হ্রাসকৃত অনুপাত রেট সহনশীলতা টর্ক (Nm) সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm) দক্ষতা% দৈর্ঘ্য (মিমি) ওজন (গ্রাম) গিয়ার ট্রেনের সংখ্যা
1/4 1.0 3.0 81% 32.5 170 1
1/6
1/15 4.0 12 72% 46.3 207 2
1/18
1/25
1/36
1/54

৮.০



25



65%



৬০.১



267



3
1/65
1/90
1/112
1/155
1/216 10 30 65% ৬০.১ 267



প্ল্যানেটারি গিয়ারবক্স 56 মিমি
হ্রাসকৃত অনুপাত রেট সহনশীলতা টর্ক (Nm) সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm) দক্ষতা%

দৈর্ঘ্য

এল

(মিমি)

ওজন (গ্রাম) গিয়ার ট্রেনের সংখ্যা
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 ৮.০ 25 72% 59.6 700 2
1/18
1/26
1/47 16 50 72% 59.6 700 2
1/66



পণ্য আবেদন



নেমা 17 গিয়ারবক্স ব্রাশলেস মোটর 0.5A 24V 2.2OHMS 42mm 2

সনদপত্র



Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

স্টেপার মোটর ROHS রিপোর্ট

তারিখ: জুন 09, 2021

BLDC মোটর ROHS রিপোর্ট

তারিখ: জুন 09, 2021

সিই শংসাপত্র
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
আইএটিএফ 16949: 2016
বৈধ: 02 জুন 2024 পর্যন্ত
ISO 9001: 2015
বৈধ: 02 জুন 2024 পর্যন্ত



Brushless মোটর চূড়ান্ত পরিদর্শন



নেমা 17 গিয়ারবক্স ব্রাশলেস মোটর 0.5A 24V 2.2OHMS 42mm 8

  মোটর দৈর্ঘ্য পরিমাপ খাদ দৈর্ঘ্য পরিমাপ ওলার বৃত্ত পরিমাপ

নেমা 17 গিয়ারবক্স ব্রাশলেস মোটর 0.5A 24V 2.2OHMS 42mm 9



স্ক্রু হোল পরিমাপ করুন তারের দৈর্ঘ্য পরিমাপ করুন পিভিসির দৈর্ঘ্য পরিমাপ করুন

দূরত্ব



নেমা 17 গিয়ারবক্স ব্রাশলেস মোটর 0.5A 24V 2.2OHMS 42mm 10



রেজিস্ট্যান্স লিসেনিং টেস্ট করুন গতি পরীক্ষা করুন





FAQ



1. আপনি কি কারখানা?

হ্যাঁ, আমরা কারখানা।আমাদের ব্র্যান্ড নাম Hetai 20 বছরেরও বেশি সময় ধরে একটি সুপরিচিত মাইক্রো মোটর প্রস্তুতকারক
চীন।হাইব্রিড স্টেপার মোটর, ব্রাশলেস ডিসি মোটর, সার্ভো মোটর এবং প্ল্যানেটারি গিয়ারবক্স সহ প্রধান পণ্য।

2. আপনার কি অন্য যোগাযোগের তথ্য আছে?
হ্যাঁ, অনুগ্রহ করে আমাদের ইমেল করুন: info@ht-motor.com 3. আমরা কিভাবে আপনার ক্যাটালগ পেতে পারি?
এটি ডাউনলোড করতে দয়া করে নীচের ওয়েবসাইট দেখুন: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. আমি কি নমুনা পরীক্ষা করতে পারি?
হ্যাঁ, নমুনা এবং মালবাহী চার্জ করা হয়।

4. আমি কাস্টমাইজড পণ্য পেতে পারি?
অবশ্যই, সমস্ত পণ্য বিশেষ অনুরোধের ভিত্তিতে কাস্টমাইজ করা যেতে পারে।

5. কিভাবে আপনি পণ্য জাহাজী না?
আমরা সাধারণত এক্সপ্রেস (DHL/UPS/FEDEX/TNT), সমুদ্র এবং আকাশপথে পণ্য চালাই, এছাড়াও মালবাহী ফরওয়ার্ডার গ্রহণ করি।

6. পেমেন্ট শর্তাবলী কি?
T/T (ব্যাংক স্থানান্তর), পেপ্যাল ​​(0.5% পেপ্যাল ​​চার্জ), আলিবাবা নিশ্চয়তা আদেশ গ্রহণ করে

7. এটি কি আপনার চূড়ান্ত মূল্য?আমি কি ছাড় পেতে পারি?
আমাদের মূল্য কারখানা মূল্য.আপনার যদি বড় পরিমাণ থাকে তবে আমরা ডিসকাউন্ট সম্পর্কে আলোচনা করতে পারি।

8. আপনার পণ্যের জন্য ওয়ারেন্টি কি?
আমাদের ওয়ারেন্টি এক বছরের জন্য।এই সময়ের মধ্যে যদি আমাদের পক্ষে কোনও মানের সমস্যা দেখা দেয় তবে আমরা শিপিং খরচ এবং প্রতিস্থাপন করব।অনুগ্রহ করে নোট করুন যে পণ্যটির অনুপযুক্ত ব্যবহারের কারণে ক্ষতি হওয়া ওয়ারেন্টি দ্বারা আচ্ছাদিত নয়।
