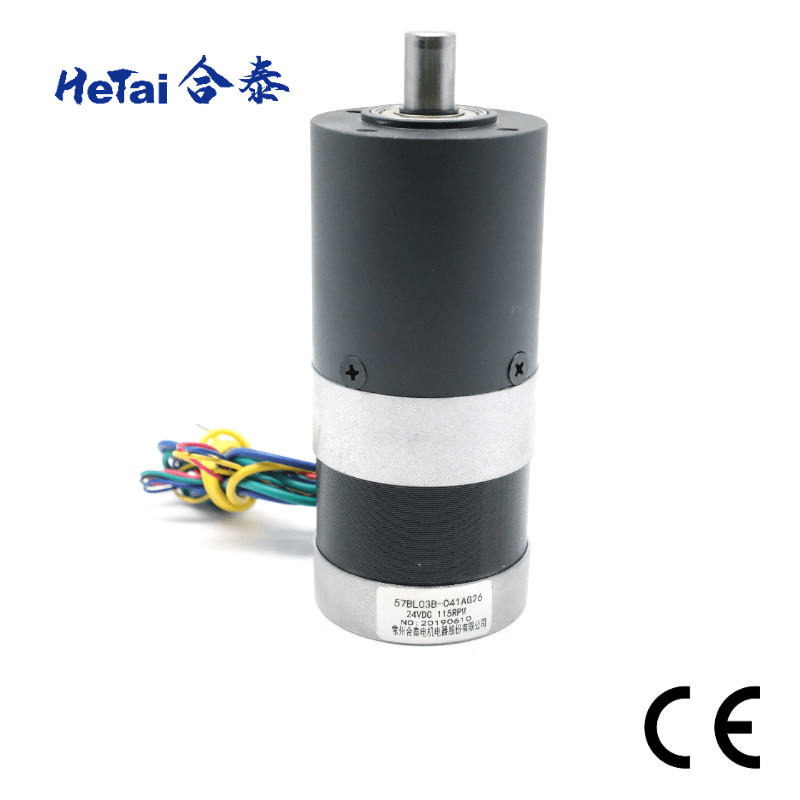

কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Hetai
সাক্ষ্যদান CE ROHS ISO
মডেল নম্বার 57BL03B-041AG26
ন্যূনতম চাহিদার পরিমাণ 50
মূল্য USD
প্যাকেজিং বিবরণ ভিতরের ফোম বক্স, তৃণশয্যা সঙ্গে শক্ত কাগজ
ডেলিভারি সময় 28-31
পরিশোধের শর্ত এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা 5000 পিসি/মাস

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পণ্যের নাম গিয়ারবক্স ব্রাশলেস মোটর ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 24 ভি
নির্ধারিত গতি 3000± 200 RPM রেট ঘূর্ণন সঁচারক বল 0.18 Nm
হ্রাসকৃত অনুপাত 1/26 প্রতিরোধ 0.8 ওএইচএমএস
অন্তরণ শ্রেণি পরিবেষ্টিত তাপমাত্রা -20℃~+50℃
অন্তরণ প্রতিরোধের 100MΩ মিনিমাম 500VC DC সাক্ষ্যদান CE ROHS ISO
উইন্ডিং টাইপ তারকা অস্তরক শক্তি 500V AC 1 মিনিট
লক্ষণীয় করা

ব্রাশলেস গিয়ারবক্স মোটর NEMA23

,

ব্রাশলেস গিয়ারবক্স মোটর 57mm

,

0.8 Ohms গিয়ারবক্স ব্রাশলেস মোটর

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

ব্রাশলেস গিয়ারবক্স মোটর 57BL03B-041AG26 NEMA23 24v 0.8ohms কাস্টমাইজযোগ্য 57mm*57mm



হেতাই তার গবেষণা এবং উন্নয়ন ক্ষমতার উপর গর্ব করে।পেশাদার পরীক্ষাগার এবং অভিজ্ঞ প্রযুক্তিবিদদের সহায়তায়, Hetai 13টি ইউটিলিটি পেটেন্ট এবং উচ্চ প্রযুক্তির এন্টারপ্রাইজ পুরস্কারের মতো পুরস্কার জিতেছে।



ব্রাশলেস গিয়ারবক্স মোটর একটি গ্রহের ঘূর্ণন পদ্ধতির অনুকরণ করে, ইনপুট শ্যাফ্ট কেন্দ্রীয় গিয়ারকে চালিত করে, যা সান গিয়ার নামেও পরিচিত, যা পরে আশেপাশের গিয়ারগুলিকে ঘুরিয়ে দেয়, যা প্ল্যানেট গিয়ার নামেও পরিচিত।তারা তাদের ক্লাসে একটি খুব কমপ্যাক্ট, কম ওজনের নকশাও বৈশিষ্ট্যযুক্ত করে। প্ল্যানেটারি গিয়ারগুলি গতি হ্রাসকারী হিসাবে ব্যবহৃত হয়।এগুলি মোটরকে মন্থর করতে এবং টর্ক বাড়ানোর জন্য ব্যবহৃত হয়।টর্ক হল মেশিনের কাজের শক্তি।



বৈদ্যুতিক স্পেসিফিকেশন:



    মডেল
মোটর অংশ   57BL03B-041AG26
লাইন থেকে লাইন প্রতিরোধ ওএইচএমএস 0.8
নামমাত্র ভোল্টেজ ভিডিসি 24
লোড স্পিড নেই আরপিএম 4000
নো-লোড কারেন্ট এপিএমএস 0.6
নির্ধারিত গতি আরপিএম 3000± 200
রেট ঘূর্ণন সঁচারক বল Nm 0.18
টর্ক ধ্রুবক Nm/A 0.057
পিছনে EMF ধ্রুবক V/kRPM ৫.৯
অন্তরণ শ্রেণি
প্ল্যানেটারি গিয়ার সহ মোটর স্পেসিফিকেশন
রেট ঘূর্ণন সঁচারক বল Nm 3.3
নির্ধারিত গতি আরপিএম 115± 10%
অনুপাত   26:1



*পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যাবে.



তারের ডায়াগ্রাম



ফাংশন রঙ
+5V লাল







UL1007 26AWG





হল এ হলুদ
হল বি সবুজ
হল সি নীল
জিএনডি কালো
ফেজ এ হলুদ





UL1015 20AWG



পর্যায় বি সবুজ
ফেজ সি নীল



যান্ত্রিক মাত্রা



কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm 0

প্ল্যানেটারি গিয়ারবক্স 56 মিমি



হাউজিং উপাদান আউটপুট এ ভারবহন রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন খাদ অক্ষীয় লোড(N) শ্যাফ্ট প্রেস-ফিট বল সর্বোচ্চ(N) খাদের রেডিয়াল প্লে (মিমি) খাদের জোর খেলা (মিমি) নো-লোড এ প্রতিক্রিয়া (°)
গুঁড়া ধাতুবিদ্যা বল বিয়ারিং ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





গিয়ারবক্স ট্রেনের সংখ্যা

1 2
হ্রাসকৃত অনুপাত



1/6



1/15,1/18,1/26,1/47,1/66
দৈর্ঘ্য(মিমি)



41.3



59.6
ওজন (গ্রাম)



491.0



700.0


যান্ত্রিক মাত্রা



কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm 1



অন্যান্য গিয়ারবক্স অনুপাত



NEMA 23 ব্রাশলেস মোটর নিম্নলিখিত গিয়ারবক্সের সাথে মিলতে পারে



প্ল্যানেটারি গিয়ারবক্স 36 মিমি
হ্রাসকৃত অনুপাত ক্ষণস্থায়ী অনুমোদিত লোড (Nm) দৈর্ঘ্য(মিমি) গিয়ার ট্রেনের সংখ্যা
1/4 1.0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7.5 41.9 3
1/62
1/76
1/94
1/117



প্ল্যানেটারি গিয়ারবক্স 42 মিমি
হ্রাসকৃত অনুপাত ক্ষণস্থায়ী অনুমোদিত লোড (Nm) দৈর্ঘ্য(মিমি) গিয়ার ট্রেনের সংখ্যা
1/4 3.0 32.5 1
1/6
1/15 12 46.3 2
1/18
1/25
1/36
1/54 25 ৬০.১ 3
1/65
1/90
1/112
1/155
1/216 30 ৬০.১ 3





সনদপত্র



Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

স্টেপার মোটর ROHS রিপোর্ট

তারিখ: জুন 09, 2021

BLDC মোটর ROHS রিপোর্ট

তারিখ: জুন 09, 2021

সিই শংসাপত্র
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
আইএটিএফ 16949: 2016
বৈধ: 02 জুন 2024 পর্যন্ত
ISO 9001: 2015
বৈধ: 02 জুন 2024 পর্যন্ত





আমিযন্ত্রপাতি উত্পাদন



কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm 7



CNC সেন্টার রটার গ্রাইন্ডিং লেজার স্পট ওয়েল্ডার

বৃত্তের বাইরে



কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm 8



স্বয়ংক্রিয় মাল্টি-হেড স্বয়ংক্রিয় মাল্টি-হেড উইন্ডিং মেশিন

উইন্ডিং মেশিন উইন্ডিং মেশিন



কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm 9



           স্বয়ংক্রিয় সমাবেশ লাইন সমাবেশ লাইন

সমাবেশ লাইন



প্যাকেজ এবং ডেলিভারি



কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm 10

কাস্টমাইজযোগ্য ব্রাশলেস গিয়ারবক্স মোটর NEMA23 24v 0.8ohms 57mm*57mm 11



FAQ



1. আপনি কি কারখানা?

হ্যাঁ, আমরা কারখানা।আমাদের ব্র্যান্ড নাম Hetai 20 বছরেরও বেশি সময় ধরে একটি সুপরিচিত মাইক্রো মোটর প্রস্তুতকারক
চীন।হাইব্রিড স্টেপার মোটর, ব্রাশলেস ডিসি মোটর, সার্ভো মোটর এবং প্ল্যানেটারি গিয়ারবক্স সহ প্রধান পণ্য।

2. আপনার কি অন্য যোগাযোগের তথ্য আছে?
হ্যাঁ, অনুগ্রহ করে আমাদের ইমেল করুন: info@ht-motor.com 3. আমরা কিভাবে আপনার ক্যাটালগ পেতে পারি?
এটি ডাউনলোড করতে দয়া করে নীচের ওয়েবসাইট দেখুন: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. আমি কি নমুনা পরীক্ষা করতে পারি?
হ্যাঁ, নমুনা এবং মালবাহী চার্জ করা হয়।

4. আমি কাস্টমাইজড পণ্য পেতে পারি?
অবশ্যই, সমস্ত পণ্য বিশেষ অনুরোধের ভিত্তিতে কাস্টমাইজ করা যেতে পারে।

5. কিভাবে আপনি পণ্য জাহাজী না?
আমরা সাধারণত এক্সপ্রেস (DHL/UPS/FEDEX/TNT), সমুদ্র এবং আকাশপথে পণ্য চালাই, এছাড়াও মালবাহী ফরওয়ার্ডার গ্রহণ করি।

6. পেমেন্ট শর্তাবলী কি?
T/T (ব্যাংক স্থানান্তর), পেপ্যাল ​​(0.5% পেপ্যাল ​​চার্জ), আলিবাবা নিশ্চয়তা আদেশ গ্রহণ করে

7. এটি কি আপনার চূড়ান্ত মূল্য?আমি কি ছাড় পেতে পারি?
আমাদের মূল্য কারখানা মূল্য.আপনার যদি বড় পরিমাণ থাকে তবে আমরা ডিসকাউন্ট সম্পর্কে আলোচনা করতে পারি।

8. আপনার পণ্যের জন্য ওয়ারেন্টি কি?
আমাদের ওয়ারেন্টি এক বছরের জন্য।এই সময়ের মধ্যে যদি আমাদের পক্ষে কোনও মানের সমস্যা দেখা দেয় তবে আমরা শিপিং খরচ এবং প্রতিস্থাপন করব।অনুগ্রহ করে নোট করুন যে পণ্যটির অনুপযুক্ত ব্যবহারের কারণে ক্ষতি হওয়া ওয়ারেন্টি দ্বারা আচ্ছাদিত নয়।
