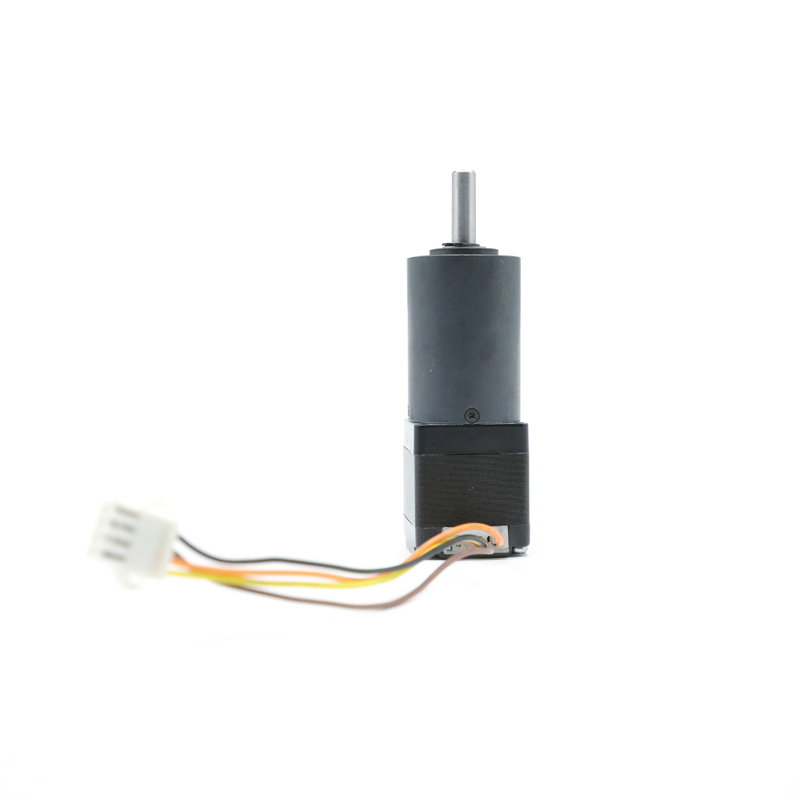

নেমা 11 গিয়ারবক্স স্টেপার মোটর হাই টর্ক 4.22V 0.67A

নেমা 11 গিয়ারবক্স স্টেপার মোটর হাই টর্ক 4.22V 0.67A

ব্র্যান্ডের নাম:	HeTai
মডেল নম্বর:	28YGH102 সিরিজ
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	25 দিন
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

স্টেপ গিয়ারবক্স মোটর

ধাপ কোণ:

1.8 °

তাপমাত্রা বৃদ্ধি:

80 ℃ সর্বোচ্চ

কারেন্ট:

0.67A

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

টর্ক ধরে রাখা:

6Kg.cm

আবেশ:

3.7mh/ফেজ

আউটপুট এ ভারবহন:

হাতা bearings

রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি):

≤450N

খাদ অক্ষীয় লোড:

≤200N

প্যাকেজিং বিবরণ:

ভিতরের ফোম বক্স, তৃণশয্যা সঙ্গে শক্ত কাগজ

যোগানের ক্ষমতা:

10000 পিসি/মাস

বিশেষভাবে তুলে ধরা:

0.67A গিয়ারবক্স স্টেপার মোটর

নেমা 11 গিয়ারবক্স স্টেপার মোটর

গিয়ারবক্স সহ উচ্চ টর্ক স্টেপার মোটর

পণ্যের বিবরণ

নেমা ১১ ৪.২২V ০.৬৭A ২৮YGH১০২-XXAG১০৭ সাশ্রয়ী গিয়ারবক্স স্টেপার মোটর হাই টর্ক

প্ল্যানেটারি গিয়ারবক্স, যা প্ল্যানেটারি গিয়ারবক্স নামেও পরিচিত, মোশন কন্ট্রোলের সবচেয়ে আকর্ষণীয় গিয়ারবক্সগুলির মধ্যে একটি।

২৮YGH১০২-XXAG১০৭ এক ধরণের মাইক্রো মোটর। এর বৈশিষ্ট্য হল কম শব্দ এবং উচ্চ টর্ক। প্ল্যানেটারি গিয়ারবক্সের ইনপুট গিয়ারের কেন্দ্র আউটপুট গিয়ারের কেন্দ্রের চারপাশে ঘোরে এবং ইনপুট শ্যাফ্ট ও আউটপুট শ্যাফ্ট সারিবদ্ধ থাকে। এটি দেখায় যে এটি একটি গিয়ারবক্স যার ইনপুট এবং আউটপুট ঘূর্ণন কেন্দ্র একই।

এই মডেলটি একটি ২৮মিমি পাউডার মেটালার্জি গিয়ারবক্স ব্যবহার করছে, ডিজাইন বেশ জটিল হলেও এগুলি কার্যকর এবং সহজে রক্ষণাবেক্ষণযোগ্য।

বৈদ্যুতিক স্পেসিফিকেশন

স্টেপ অ্যাঙ্গেল	ডিগ্রী/স্টেপ	১.৮
রেটেড ভোল্টেজ	V	৪.২২
কারেন্ট	A/ফেজ	০.৬৭
রেজিস্ট্যান্স	ওহম/ফেজ	৬.৩
ইনডাকট্যান্স	mH/ফেজ	৩.৭
হোল্ডিং টর্ক	কেজি.সেমি	৬
ইনসুলেশন ক্লাস		B

*বিশেষ অনুরোধে পণ্য কাস্টমাইজ করা যেতে পারে।

ওয়্যারিং ডায়াগ্রাম

মেকানিক্যাল ডাইমেনশন

ওয়্যারিং ডায়াগ্রাম

ইলেকট্রিক্যাল কানেকশন টেবিল
ফাংশন	রঙ
+৫V	লাল	UL1007 26AWG
হল A	সবুজ
হল B	নীল
হল C	সাদা
GND	কালো
ফেজ A	কমলা
ফেজ B	হলুদ
ফেজ C	বাদামী

গিয়ারবক্সবৈদ্যুতিক স্পেসিফিকেশন

বাইরের ব্যাস ২৮মিমিপাউডার মেটালার্জি

হাউজিং উপাদান	আউটপুটে বিয়ারিং	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে ১০মিমি)N	শ্যাফ্ট অ্যাক্সিয়াল লোড (N)	শ্যাফ্ট প্রেস-ফিট ফোর্স সর্বোচ্চ (N)	শ্যাফ্টের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের থ্রাস্ট প্লে (মিমি)	নো-লোড অবস্থায় ব্যাকল্যাশ (ডিগ্রী)
পাউডার মেটালার্জি	স্লিভ বিয়ারিং	≤৮০	≤৩০	≤২০০	≤০.০৩	≤০.৪	≤১.৫

প্ল্যানেটারি গিয়ারবক্স ২৮ স্কোয়ার টাইপ
রিডাকশন রেশিও	রেটেড টলারেন্স টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী টলারেন্স টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য L (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
১/৩	০.২	০.৬	৮১%	২৮.৫	১০৫	১
১/৬

প্ল্যানেটারি গিয়ারবক্স ২৮ রাউন্ড টাইপ
রিডাকশন রেশিও	রেটেড টলারেন্স টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী টলারেন্স টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য L (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
১/১৪	০.৫	১.৫	৭২%	২৯.৮	৯২	১
১/৩০
১/৬৪	১.৮	৫	৬৫%	৪০	১০৫	১
১/১০৭

মাল্টি-হেড ফুড স্কেল স্টেপ মোটর

নেমা 11 গিয়ারবক্স স্টেপার মোটর হাই টর্ক 4.22V 0.67A 2

মাল্টি-হেড ওয়াইন্ডিং মেশিন

কোম্পানি স্টেপ মোটর, ডিসি ব্রাশলেস মোটর এবং গিয়ারবক্স মোটর তৈরি ও ডিজাইন করার জন্য নিবেদিত। আপনি আগ্রহী হলে সরাসরি আমাদের সাথে যোগাযোগ করুন।
