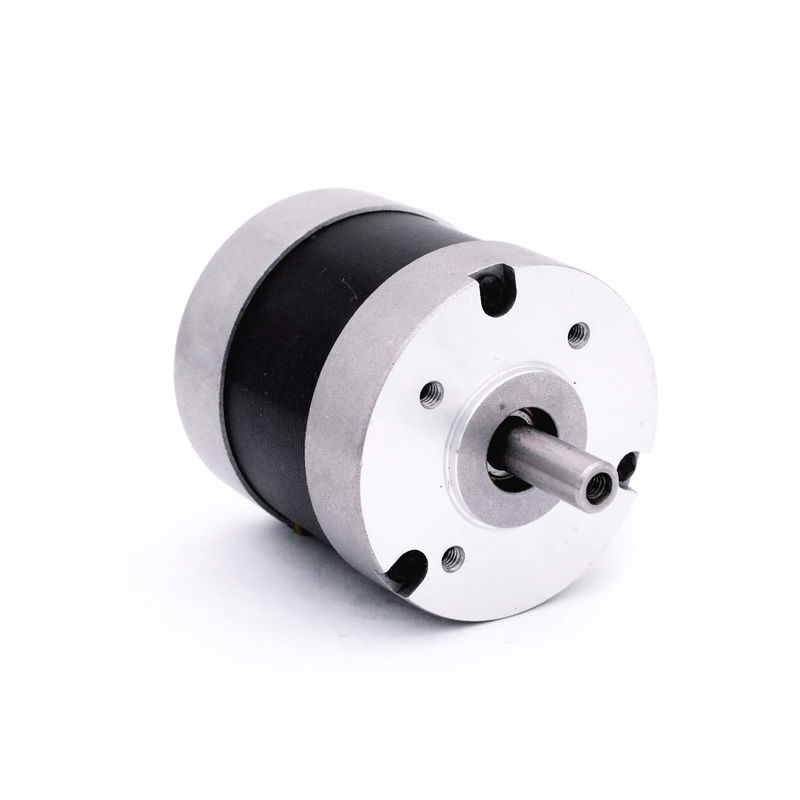

মাইক্রো ব্রাশলেস স্থায়ী চৌম্বক মোটর নেমা 23 57 মিমি 24 ভি রাউন্ড স্কোয়ার ফ্ল্যাঞ্জ

মাইক্রো ব্রাশলেস স্থায়ী চৌম্বক মোটর নেমা 23 57 মিমি 24 ভি রাউন্ড স্কোয়ার ফ্ল্যাঞ্জ

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	57 বিএল
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন ডিসি মোটর

উইন্ডিং টাইপ:

তারকা

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

অন্তরণ শ্রেণি:

খ

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

অন্তরণ প্রতিরোধের:

100MΩ মিনিমাম 500VC DC

অস্তরক শক্তি:

600VAC 1 মিনিট

MAX রেডিয়াল ফোর্স:

75N (সামনের ফ্ল্যাঞ্জ থেকে 10 মিমি)

MAX অক্ষীয় বল:

15N

খাদ টাইপ:

একক খাদ

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

নেমা 23 57 মিমি 24 ভি

নেমা 23 24 ভি

ছোট ব্রাশলেস ডিসি মোটর নেমা 23

পণ্যের বিবরণ

57BL সিরিজ NEMA 23 মাইক্রো 24V বৈদ্যুতিক ব্রাশলেস ডিসি মোটর 3000rpm

57BL01G 3 ফেজ 4 খুঁটি ভোল্টেজ 24V, রেট কারেন্ট 0.77A, রেটেড টর্ক 0.057 Nm, পাওয়ার 15W

57BL02A 3 ফেজ 4 খুঁটি ভোল্টেজ24V, রেট করা বর্তমান1.87A,রেট ঘূর্ণন সঁচারক বল0.11 Nm, পাওয়ার 34.5W

57BL03B 3 ফেজ 4 খুঁটি ভোল্টেজ24V, রেট করা বর্তমান3.17A,রেট ঘূর্ণন সঁচারক বল0.18 Nm, পাওয়ার 56W

57BL04A 3 ফেজ 4 খুঁটি ভোল্টেজ 24V, রেটেড কারেন্ট3.67A,রেটেড টর্ক 0.66 Nm, পাওয়ার 69W

57BL05A 3 ফেজ 4খুঁটি ভোল্টেজ 24V, রেট করা বর্তমান 5.33A, রেটেড টর্ক 0.33 Nm, পাওয়ার 104W

57BL063 ফেজ 4খুঁটি ভোল্টেজ 24V, রেট করা বর্তমান 7A, রেটেড টর্ক 0.44 Nm, পাওয়ার 138W

57BL সিরিজের বিল্ট-ইন ড্রাইভ ব্রাশলেস মোটরের জন্য, এটি ব্যবহারকারীর জন্য আরও সাশ্রয়ী এবং সুবিধাজনক, যা নির্ভরযোগ্যতাও বাড়ায়।

বৈদ্যুতিক স্পেসিফিকেশন:

		মডেল	মডেল	মডেল	মডেল	মডেল	মডেল
স্পেসিফিকেশন	ইউনিট	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
পর্যায় সংখ্যা	পর্যায়	3
খুঁটির সংখ্যা	খুঁটি	4
রেটেড ভোল্টেজ	ভিডিসি	24
নির্ধারিত গতি	আরপিএম	2500	3000	3000	3000	3000	3000
রেট করা বর্তমান	ক	0.77	1.87	3.17	3.67	5.33	7.00
রেট ঘূর্ণন সঁচারক বল	Nm	0.057	0.11	0.18	0.22	0.33	0.44
হারের ক্ষমতা	ডব্লিউ	15	34.5	56	৬৯	104	138
শক্তির শিখরে	mN.m	0.17	0.33	0.54	0.66	0.99	1.32
সরবচচ স্রোত	এম্পস	2.3	5.6	9.5	11	16	21
টর্ক ধ্রুবক	Nm/A	0.074	0.059	0.057	0.060	0.062	0.063
পিছনে EMF ধ্রুবক	V/kRPM	7.75	6.2	৫.৯	6.3	6.5	৬.৬
শরীরের দৈর্ঘ্য	মিমি	41.5	46.5	56.5	66.5	৮৬.৫	106.5
ওজন	কেজি	0.35	0.44	0.56	0.67	0.95	1.18

*পণ্য বিশেষ অনুরোধ সঙ্গে কাস্টমাইজ করা যাবে.

*পণ্যগুলি 42, 52, 56, 63 মিমি গিয়ারবক্সের সাথে মেলে

যান্ত্রিক মাত্রা

মাইক্রো ব্রাশলেস স্থায়ী চৌম্বক মোটর নেমা 23 57 মিমি 24 ভি রাউন্ড স্কোয়ার ফ্ল্যাঞ্জ 0

তারের ডায়াগ্রাম

ফাংশন	রঙ
+5V	লাল	UL1007 26AWG
হল এ	হলুদ
HALLB	সবুজ
HALLC	নীল
জিএনডি	কালো
ফেজ ক	হলুদ	UL1007 20AWG
পর্যায় বি	সবুজ
ফেজ সি	নীল
