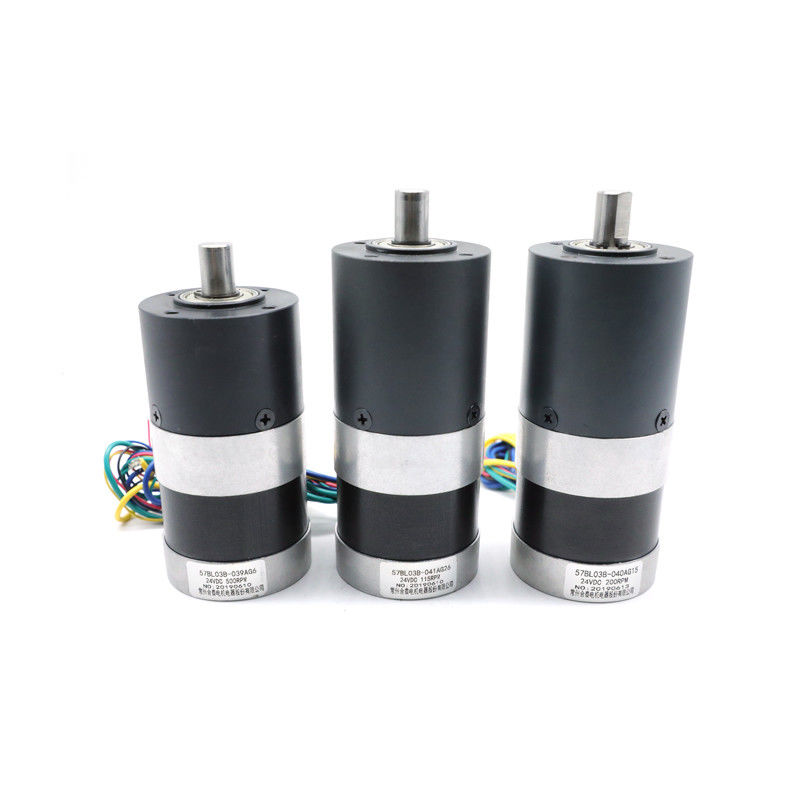

গ্রহের গিয়ারবক্স 24v 40w সহ ব্রাশহীন ডিসি মোটর

গ্রহের গিয়ারবক্স 24v 40w সহ ব্রাশহীন ডিসি মোটর

ব্র্যান্ডের নাম:	HeTai
মডেল নম্বর:	57 বিএল
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	25 দিন
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশহীন গিয়ারবক্স মোটর

ঘুরানোর ধরণ:

তারকা

হল প্রভাব কোণ:

120 ° বৈদ্যুতিক কোণ

অন্তরণ শ্রেণি:

বি

আইপি স্তর:

IP40

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

অস্তরক শক্তি:

600VAC 1 মিনিট

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

সর্বোচ্চ রেডিয়াল শক্তি:

75 এন (সামনের ফ্ল্যাঞ্জ থেকে 10 মিমি)

সর্বোচ্চ অক্ষীয় শক্তি:

15N

গিয়ারবক্স ম্যাচ করুন:

42 মিমি, 52 মিমি, 56 মিমি, 63 মিমি

সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক:

30 এনএম

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

10000 পিসি / মাস

বিশেষভাবে তুলে ধরা:

গ্রহগত গিয়ারবক্স সহ বিএলডিসি মোটর

24v ডিসি মোটর 200 আরপিএম

ব্রাশলেস ডিসি মোটর এবং গিয়ারবক্স

পণ্যের বিবরণ

57BL CE ROHS ISO কাস্টমাইজেশন bldc মোটর কম 10Nm কম আওয়াজের গ্রহের গিয়ারবক্স সহ ব্রাশহীন

মডেল	হ্রাসকৃত অনুপাত	গিয়ারবক্স ব্যাস	গিয়ারবক্স হাউজিং উপাদান	ভোল্টেজ (V)	শক্তি (W)	গতি (RPM)	রেটযুক্ত টর্ক (Nm)
57BL03B-039AG6	6: 1	56 মিমি	গুঁড়া ধাতুবিদ্যা	24	41	500	0.79
57BL03B-040AG15	15: 1	56 মিমি	গুঁড়া ধাতুবিদ্যা	24	40	200	1.9
57BL03B-041AG26	26: 1	56 মিমি	গুঁড়া ধাতুবিদ্যা	24	40	115	3.3

মোটর অংশ বৈদ্যুতিক স্পেসিফিকেশন:

		মডেল	মডেল	মডেল	মডেল	মডেল	মডেল
স্পেসিফিকেশন	ইউনিট	57 বিএল 01 জি	57BL02A	57BL03B	57BL04A	57BL05A	57 বিএল 06
পর্যায় সংখ্যা	পর্যায়	3	3	3	3	3	3
খুঁটির সংখ্যা	খুঁটি	4	4	4	4	4	4
রেট ভোল্টেজ	ভিডিসি	24	24	24	24	24	24
নির্ধারিত গতি	আরপিএম	2500	3000	3000	3000	3000	3000
রেট বর্তমান	ক	0.77	1.87	3.17	3.67	5.33	7.00
রেট ঘূর্ণন সঁচারক বল	এনএম	0.057	0.11	0.18	0.22	0.33	0.44
হারের ক্ষমতা	ডব্লিউ	15	34.5	56	69	104	138
শক্তির শিখরে	এনএম	0.17	0.33	0.54	0.66	0.99	1.32
সরবচচ স্রোত	অ্যাম্পস	2.3	5.6	9.5	11	16	21
টর্ক কনস্ট্যান্ট	এনএম/এ	0.074	0.059	0.057	0.060	0.062	0.063
পিছনে EMF ধ্রুবক	ভি/কেআরপিএম	7.75	6.2	5.9	6.3	6.5	6.6
শরীরের দৈর্ঘ্য	মিমি	41.5	46.5	56.5	66.5	86.5	106.5
ওজন	কেজি	0.35	0.44	0.56	0.67	0.95	1.18

*পণ্যগুলি গিয়ারবক্স 42, 52, 56, 63 মিমি মেলে

*পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যায়।

তারের ডায়াগ্রাম

ফাংশন	রঙ
+5 ভি	লাল	UL1007 26AWG
হল এ	হলুদ
হল বি	সবুজ
হল গ	নীল
GND	কালো
ধাপ A	হলুদ	UL1015 20AWG
ধাপ খ	সবুজ
ধাপ গ	নীল

যান্ত্রিক মাত্রা

গ্রহের গিয়ারবক্স 24v 40w সহ ব্রাশহীন ডিসি মোটর 0

গিয়ারবক্স অংশ বৈদ্যুতিক স্পেসিফিকেশন

ব্যাস 42 মিমি গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ ভারবহন	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ প্রেস-ফিট বল সর্বোচ্চ (N)	খাদ এর রেডিয়াল খেলা (মিমি)	খাদ এর জোর খেলা (মিমি)	নো-লোডে ব্যাকল্যাশ (°)
গুঁড়া ধাতুবিদ্যা	হাতা বহন	-120	≤80	≤৫০০	-0.03	-0.1	≤1.5

হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	1.0	3.0	81%	32.5	170	ঘ
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

যান্ত্রিক মাত্রা

ব্যাস 52 মিমি দস্তা খাদ

আবাসন উপাদান	আউটপুট এ ভারবহন	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ প্রেস-ফিট বল সর্বোচ্চ (N)	খাদ এর রেডিয়াল খেলা (মিমি)	খাদ এর জোর খেলা (মিমি)	নো-লোডে ব্যাকল্যাশ (°)
দস্তা খাদ	হাতা বিয়ারিং	≤450	-200	-1000	-0.03	-0.1	≤1.5

হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/13	২.০	6.0	81%	52.9	345	ঘ

যান্ত্রিক মাত্রা

গ্রহের গিয়ারবক্স 24v 40w সহ ব্রাশহীন ডিসি মোটর 2

ব্যাস 56 মিমি গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ ভারবহন	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ প্রেস-ফিট বল সর্বোচ্চ (N)	খাদ এর রেডিয়াল খেলা (মিমি)	খাদ এর জোর খেলা (মিমি)	নো-লোডে ব্যাকল্যাশ (°)
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিং	≤450	-200	-1000	-0.03	-0.1	≤1.5

হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	২.০	6.0	81%	41.3	491	ঘ
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

যান্ত্রিক মাত্রা

গ্রহের গিয়ারবক্স 24v 40w সহ ব্রাশহীন ডিসি মোটর 3

ব্যাস 56 মিমি ইঞ্জিনিয়ারিং প্লাস্টিক

আবাসন উপাদান	আউটপুট এ ভারবহন	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ প্রেস-ফিট বল সর্বোচ্চ (N)	খাদ এর রেডিয়াল খেলা (মিমি)	খাদ এর জোর খেলা (মিমি)	নো-লোডে ব্যাকল্যাশ (°)
ইঞ্জিনিয়ারিং প্লাস্টিক	হাতা বহন	≤450	-200	-1000	-0.03	-0.1	≤1.5

হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/15	8.0	25	72%	61.6	450	2
1/18
1/26
1/47	16	50
1/66

যান্ত্রিক মাত্রা

গ্রহের গিয়ারবক্স 24v 40w সহ ব্রাশহীন ডিসি মোটর 3

ব্যাস 56 মিমি দস্তা খাদ

আবাসন উপাদান	আউটপুট এ ভারবহন	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ প্রেস-ফিট বল সর্বোচ্চ (N)	খাদ এর রেডিয়াল খেলা (মিমি)	খাদ এর জোর খেলা (মিমি)	নো-লোডে ব্যাকল্যাশ (°)
দস্তা খাদ	হাতা বিয়ারিং	≤450	-200	-1000	-0.03	-0.1	≤1.5

হ্রাসকৃত অনুপাত	রেট সহনশীলতা টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	২.০	6	81%	43.3	350	ঘ
1/6
1/13				52.7	400

যান্ত্রিক মাত্রা

ব্যাস 63 মিমি দস্তা খাদ

আবাসন উপাদান	আউটপুট এ ভারবহন	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ প্রেস-ফিট বল সর্বোচ্চ (N)	খাদ এর রেডিয়াল খেলা (মিমি)	খাদ এর জোর খেলা (মিমি)	নো-লোডে ব্যাকল্যাশ (°)
দস্তা খাদ	হাতা বিয়ারিং	≤450	-200	-1000	-0.03	-0.1	≤1.5

হ্রাসকৃত অনুপাত

রেট সহনশীলতা টর্ক (Nm)

সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক (Nm)

দক্ষতা%

দৈর্ঘ্য

এল (মিমি)

ওজন (ছ)

গিয়ার ট্রেনের সংখ্যা

1/8

3.0

8.0

81%

75.5

400

ঘ

যান্ত্রিক মাত্রা

সূর্যের গিয়ার এবং গ্রহের গিয়ারগুলির একটি ভিন্ন ব্যবস্থা থাকার মাধ্যমে, উচ্চ আউটপুট টর্ক এবং প্রশস্ত গতির অনুপাত অর্জন করা হয়।এগুলি ছাড়াও, গ্রহের গিয়ারবক্সগুলিতে নিষ্ক্রিয়তা এবং উচ্চ টর্ক সংক্রমণ রয়েছে।এগুলি সবই মূল দিক যা দক্ষতার গ্যারান্টি দেয়।

ক্ষমতা এবং গতির ডিগ্রী সঠিকভাবে পরিবর্তনের ক্ষমতা গ্রহীয় গিয়ারবক্সগুলিকে অনেক বিশেষ অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেমন বায়ু টারবাইন, অভ্যন্তরীণ জ্বলন ইঞ্জিন ইত্যাদি।
