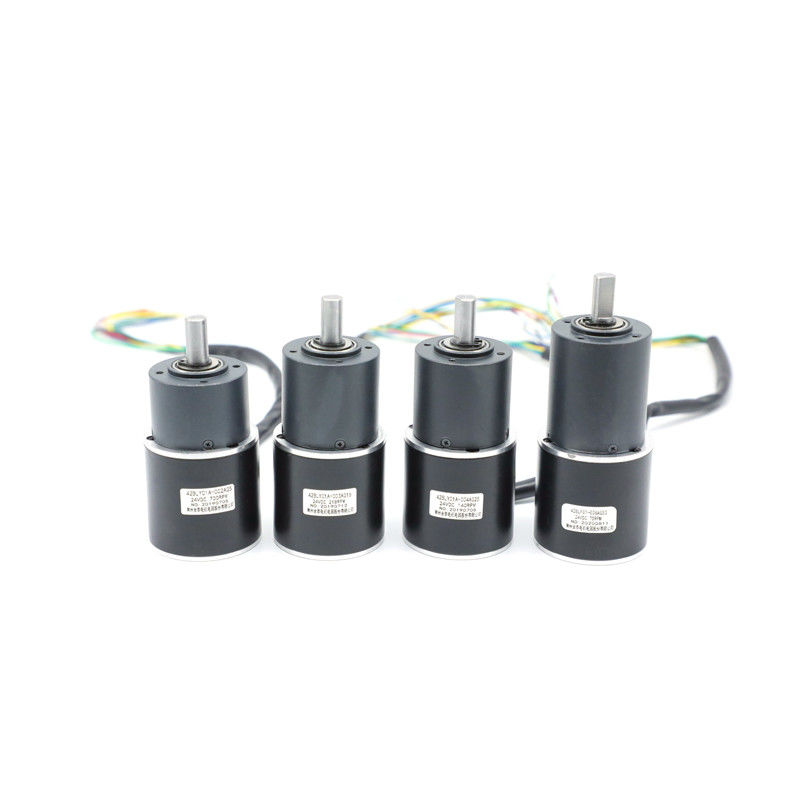

গিয়ারবক্স সহ 42 মিমি নেমা ব্রাশলেস ডিসি মোটর

গিয়ারবক্স সহ 42 মিমি নেমা ব্রাশলেস ডিসি মোটর

ব্র্যান্ডের নাম:	HeTai
মডেল নম্বর:	42BLY
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	25 দিন
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশহীন গিয়ারবক্স মোটর

হল প্রভাব কোণ:

120 ° বৈদ্যুতিক কোণ

দ্রুততা:

3000 সামঞ্জস্যযোগ্য

ঘুরানোর ধরণ:

তারকা

অস্তরক শক্তি:

600VAC 1 মিনিট

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

আইপি স্তর:

সর্বোচ্চ রেডিয়াল শক্তি:

15 এন (সামনের ফ্ল্যাঞ্জ থেকে 10 মিমি)

সর্বোচ্চ অক্ষীয় শক্তি:

সর্বনিম্ন হ্রাস অনুপাত:

সর্বোচ্চ হ্রাস অনুপাত:

1/216

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

10000 পিসি / মাস

বিশেষভাবে তুলে ধরা:

42 মিমি নেমা মোটর

লো আরপিএম ব্রাশলেস মোটর

কম গতির উচ্চ টর্ক ব্রাশহীন ডিসি মোটর

পণ্যের বিবরণ

42BLY NEMA 17 কাস্টমাইজড গ্রহগত গিয়ারবক্স ব্রাশহীন ডিসি মোটর উচ্চতর টর্ক কম গতি

গ্রহগত গিয়ারবক্সের সুবিধা

1.বৃদ্ধিযোগ্য পুনরাবৃত্তিযোগ্যতা: এর বৃহত্তর গতির রেডিয়াল এবং অক্ষীয় লোড নির্ভরযোগ্যতা এবং দৃ offer়তা সরবরাহ করে, গিয়ারের মিসিলাইনমেন্টকে হ্রাস করে।

2. নির্ভুল নির্ভুলতা: সর্বাধিক ঘোরানো কৌণিক স্থিতিশীলতা আন্দোলনের যথার্থতা এবং নির্ভরযোগ্যতা উন্নত করে।

3. কম শব্দ স্তর কারণ আরও পৃষ্ঠতলের যোগাযোগ আছে।ঘূর্ণায়মানটি বেশ নরম এবং জাম্পগুলি কার্যত অস্তিত্বহীন।

4. বৃহত্তর স্থায়িত্ব: এর torsional অনমনীয়তা এবং ভাল ঘূর্ণায়মান কারণে।সুতরাং, গিয়ার বৃহত্তর দক্ষতা এবং একটি অনেক স্মুথ অপারেশন অর্জন করা হয়।

5. দক্ষতার খুব ভাল স্তর: প্ল্যানেটারি হ্রাসকারীরা আরও বেশি দক্ষতা সরবরাহ করে

I. সংশ্লেষিত টর্ক সংক্রমণ: যোগাযোগে আরও দাঁত থাকার সাথে, প্রক্রিয়াটি আরও বেশি ঘূর্ণন সজ্জায় টর্চ সংক্রমণ এবং সহ্য করতে সক্ষম।উপরন্তু, এটি আরও ইউনিফর্ম পদ্ধতিতে এটি করে।

M. সর্বোচ্চতম বহুমুখিতা: এর প্রক্রিয়াটি একটি নলাকার গিয়ারবক্সে রয়েছে, যা প্রায় কোনও জায়গাতেই ইনস্টল করা যায়।

মডেল	টর্ক এনএম	সর্বোচ্চ রেডিয়াল লোড load	খাদ অক্ষীয় লোড	হ্রাসকৃত অনুপাত	গিয়ারবক্স হাউজিং সামগ্রী	ভোল্টেজ (ভ)	পাওয়ার (ডাব্লু)	গতি (আরপিএম)
42BLY01A-002AG5	0.16	20120N (সামনের ফ্ল্যাঞ্জ থেকে 10 মিমি)	≤80N	5: 1	গুঁড়া ধাতুবিদ্যা	24	12	700
42BLY01A-003AG16	0.46			16: 1		24	11	218
42BLY01A-004AG25	0.72			25: 1		24	18	140
42BLY01A-005AG62	1.60			62: 1		24	9	56

* পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যেতে পারে।

মোট অংশ বৈদ্যুতিক স্পেসিফিকেশন:

		মডেল	মডেল	মডেল
স্পেসিফিকেশন	ইউনিট	42BLY01C	42BLY02	42BLY302-001
পর্যায়ের সংখ্যা	পর্যায়	ঘ	ঘ	ঘ
পোলের সংখ্যা	পোলস	ঘ	ঘ	ঘ
রেটেড ভোল্টেজ	ভিডিসি	24	24	24
নির্ধারিত গতি	আরপিএম	3000	3000	3000
রেটেড কারেন্ট	ক	0.63	1.77	2.53
রেট ঘূর্ণন সঁচারক বল	এনএম	0.035	0.08	0.13
হারের ক্ষমতা	ডাব্লু	11	25	41
শক্তির শিখরে	mN.m	0.105	0.24	০.০৯
সরবচচ স্রোত	আম্পস	1.9	5.3	7.6
টর্ক কনস্ট্যান্ট	এনএম / এ	0.054	0.045	0.051
পিছনে ইএমএফ ধ্রুবক	ভি / কেআরপিএম	5.7	4.7	5.3
শরীরের দৈর্ঘ্য	মিমি	42	60	78
ওজন	কেজি	0.25	0.38	0.56

* পণ্যগুলি গিয়ারবক্স 36,42 মিমি মেলাতে পারে

তারের ডায়াগ্রাম

বৈদ্যুতিন সংযোগ টেবিল
ফাংশন	রঙ
+ 5 ভি	লাল	UL1007 26AWG
হাল আ	ইয়েলো
হাল খ	সবুজ
হাল সি	ব্লু
জিএনডি	কালো
ফাস এ	ইয়েলো	UL3265 22AWG
ফাস বি	সবুজ
ফাস সি	ব্লু

যান্ত্রিক মাত্রা

গিয়ারবক্স সহ 42 মিমি নেমা ব্রাশলেস ডিসি মোটর 0

গিয়ারবক্স পার্ট বৈদ্যুতিক স্পেসিফিকেশন:

36 মিমি গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিংস	20120	≤80	500 ডলার	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	০.০	1.0	৮১%	24.8	145	ঘ
1/5
1/16	১.২	৩.৫	72%	32.4	173	ঘ
1/20
1/25
1/53	২.৫	7.5	65%	41.9	213	ঘ
1/62
1/76
1/94
1/117

যান্ত্রিক মাত্রা

36 মিমি দস্তা খাদ

আবাসন উপাদান

আউটপুট এ সহ্য করা

রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন

খাদ অক্ষীয় লোড (এন)

খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)

খাদের রেডিয়াল প্লে (মিমি)

শ্যাফ্টের শক্ত খেলনা (মিমি)

নো-লোড (°) এ প্রতিক্রিয়া

দস্তা খাদ

ছিদ্রযুক্ত

বিয়ারিংস

≤45

≤25

≤100

≤0.08

≤0.4

≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/12	০.০	1.0	৮১%	26.8	100	ঘ

যান্ত্রিক মাত্রা

গিয়ারবক্স সহ 42 মিমি নেমা ব্রাশলেস ডিসি মোটর 2

ব্যাস 42 মিমি আউট গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিংস	20120	≤80	500 ডলার	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	1.0	3.0	৮১%	32.5	170	ঘ
1/6
1/15	4.0	12	72%	46.3	207	ঘ
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	ঘ
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

যান্ত্রিক মাত্রা
