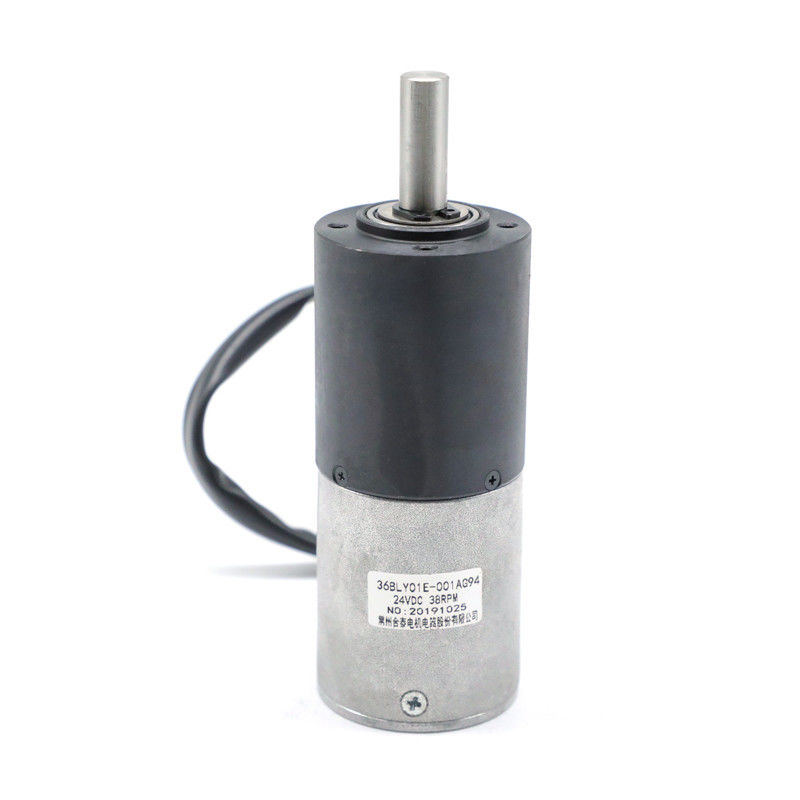

36 মিমি নেমা 14 গিয়ারবক্স ব্রাশহীন মোটর প্ল্যানেটারি 2 এনএম

36 মিমি নেমা 14 গিয়ারবক্স ব্রাশহীন মোটর প্ল্যানেটারি 2 এনএম

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	36 বিএল
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশহীন ডিসি মোটর

ঘুরানোর ধরণ:

তারকা

হল প্রভাব কোণ:

120 ° বৈদ্যুতিক কোণ

অন্তরণ শ্রেণি:

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

অস্তরক শক্তি:

600VAC 1 মিনিট

খাদ অক্ষীয় লোড (এন):

রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি):

সুরক্ষা স্তর:

গিয়ারবক্স আকারের সাথে ম্যাচ করুন:

32 মিমি, 36 মিমি

গিয়ারবক্স হাউজিং সামগ্রী:

গুঁড়া ধাতুবিদ্যা, দস্তা খাদ

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

ব্রাশলেস মোটর প্ল্যানেটারি গিয়ারবক্স

ব্রাশহীন মোটর এবং গিয়ারবক্স

ব্রাশহীন মোটরের গ্রহগত গিয়ারবক্স

পণ্যের বিবরণ

36 বিএল নেমা 14 সিই রোহস আইএসও 12 / 24V 3000RPM 0.03Nm মাইক্রো বিএলডিসি ব্রাশহীন মোটর

মডেল	হ্রাসকৃত অনুপাত	গিয়ারবক্স ব্যাস	গিয়ারবক্স হাউজিং সামগ্রী	ভোল্টেজ (ভ)	পাওয়ার (ডাব্লু)	গতি (আরপিএম)	রেটযুক্ত টর্ক (এনএম)
36BLY 01A-001AG76	76: 1	36 মিমি	গুঁড়া ধাতুবিদ্যা	24	15	94	১.৫
36BLY01E-001AG94	94: 1	36 মিমি	গুঁড়া ধাতুবিদ্যা	24	8	38	ঘ

36 বিএল সিরিজটি লাইটওয়েট এবং স্পেস-সেভিং, এতে উচ্চ টর্কও রয়েছে।

মোট অংশ বৈদ্যুতিক স্পেসিফিকেশন:

		মডেল
স্পেসিফিকেশন	ইউনিট	36BLY01
পর্যায়ের সংখ্যা	পর্যায়	ঘ
পোলের সংখ্যা	পোলস	ঘ
রেটেড ভোল্টেজ	ভিডিসি	24
নির্ধারিত গতি	আরপিএম	3000
রেটেড কারেন্ট	ক	২.০
রেট ঘূর্ণন সঁচারক বল	এনএম	0.03
হারের ক্ষমতা	ডাব্লু	9.4
শক্তির শিখরে	mN.m	0.09
সরবচচ স্রোত	আম্পস	।
টর্ক কনস্ট্যান্ট	এনএম / এ	0.015
পিছনে ইএমএফ ধ্রুবক	ভি / কেআরপিএম	1.6
শরীরের দৈর্ঘ্য	মিমি	42
ওজন	কেজি	0.16

যান্ত্রিক মাত্রা

36 মিমি নেমা 14 গিয়ারবক্স ব্রাশহীন মোটর প্ল্যানেটারি 2 এনএম 0

*** দ্রষ্টব্য: পণ্যগুলি আপনার অনুরোধ অনুসারে কাস্টমাইজ করা যায়।আরো বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।

* পণ্যগুলি গিয়ারবক্স 32, 36 মিমি মেলাতে পারে

তারের ডায়াগ্রাম:

বৈদ্যুতিন সংযোগ টেবিল
ফাংশন	রঙ
+ 5 ভি	লাল	UL1007 26AWG
হাল আ	সবুজ
হাল খ	ব্লু
হাল সি	সাদা
জিএনডি	কালো
ফাস এ	বাদামী
ফাস বি	ইয়েলো
ফাস সি	কমলা

গিয়ারবক্স পার্ট বৈদ্যুতিক স্পেসিফিকেশন:

32 মিমি গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিংস	20120	≤80	500 ডলার	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	০.০	1.0	৮১%	29.1	150	ঘ
1/5
1/16	১.২	৩.৫	72%	38.1	185	ঘ
1/23
1/33
1/67	২.৫	7.5	65%	47.1	220	ঘ
1/94
1/133
1/188

যান্ত্রিক মাত্রা

36 মিমি নেমা 14 গিয়ারবক্স ব্রাশহীন মোটর প্ল্যানেটারি 2 এনএম 1

36 মিমি গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিংস	20120	≤80	500 ডলার	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	০.০	1.0	৮১%	24.8	145	ঘ
1/5
1/16	১.২	৩.৫	72%	32.4	173	ঘ
1/20
1/25
1/53	২.৫	7.5	65%	41.9	213	ঘ
1/62
1/76
1/94
1/117

যান্ত্রিক মাত্রা

36 মিমি দস্তা খাদ

আবাসন উপাদান

আউটপুট এ সহ্য করা

রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন

খাদ অক্ষীয় লোড (এন)

খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)

খাদের রেডিয়াল প্লে (মিমি)

শ্যাফ্টের শক্ত খেলনা (মিমি)

নো-লোড (°) এ প্রতিক্রিয়া

দস্তা খাদ

ছিদ্রযুক্ত

বিয়ারিংস

≤45

≤25

≤100

≤0.08

≤0.4

≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/12	০.০	1.0	৮১%	26.8	100	ঘ

যান্ত্রিক মাত্রা

36 মিমি নেমা 14 গিয়ারবক্স ব্রাশহীন মোটর প্ল্যানেটারি 2 এনএম 3

একটি বিএলডিসি মোটর এসি, ডিসি এবং ইউনিভার্সাল মোটর প্রকারের সুবিধা গ্রহণ করে এবং সেগুলিকে এক ইউনিটে একত্রিত করে।এটির দীর্ঘ জীবন, কম রক্ষণাবেক্ষণ, শান্ত অপারেশন এবং একটি এসি মোটরের পরিবর্তনশীল গতির ক্ষমতা রয়েছে;একটি ডিসি মোটর উচ্চ প্রারম্ভিক টর্ক এবং রৈখিক গতি-টর্ক বক্ররেখা;এবং উভয় এসি ও ডিসি মোটরগুলির মতো এটি গিয়ারবক্সগুলির সাথে ভাল কাজ করে।ব্রাশহীন ডিসি মোটরগুলির একটি উচ্চ শক্তি ঘনত্ব রয়েছে, এটি সর্বজনীন মোটর থেকে দ্বিতীয় এবং তাদের 65 থেকে 80% সেরা দক্ষতার রেটিং রয়েছে।
