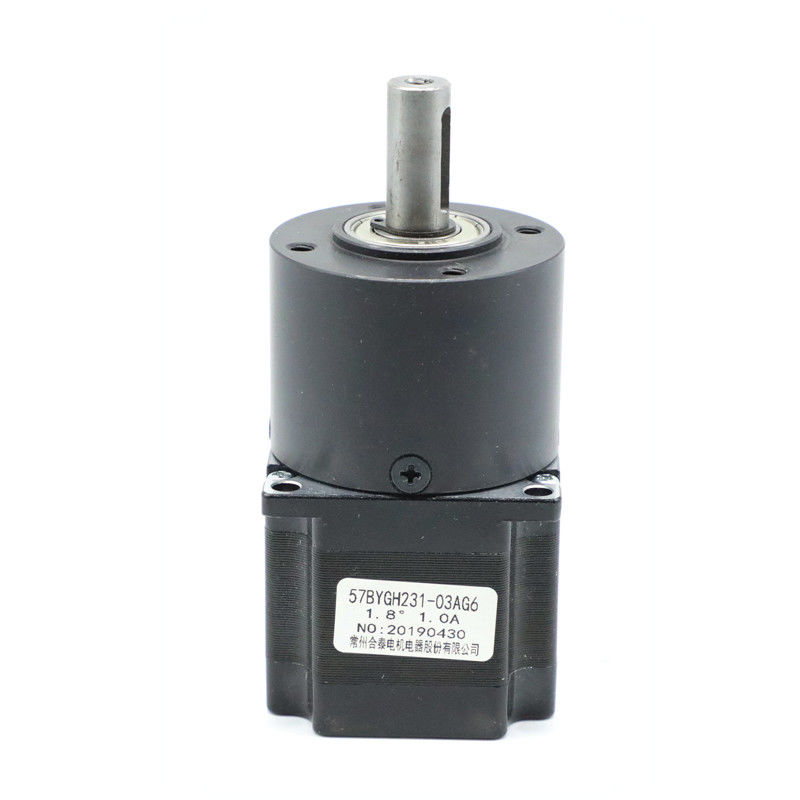

57 মিমি গিয়ারবক্স স্টিপার মোটর নেমা 34 1.2 ডিগ্রি 4 কেজি সেন্টিমিটার
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | HeTai |
| সাক্ষ্যদান | CE ROHS ISO |
| মডেল নম্বার | 57BYGH350 |
| ন্যূনতম চাহিদার পরিমাণ | 50 |
| মূল্য | USD |
| প্যাকেজিং বিবরণ | ইনার ফোম বক্স, প্যালেট সহ কার্টন |
| ডেলিভারি সময় | 25 দিন |
| পরিশোধের শর্ত | এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা | 10000 পিসি / মাস |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পণ্যের নাম | গিয়ারবক্স মোটর পদক্ষেপ | পদক্ষেপের যথাযথতা | % 5% |
|---|---|---|---|
| তাপমাত্রা বৃদ্ধি | 80। সর্বোচ্চ | নিরোধক প্রতিরোধের | 100MΩ Min.500VC ডিসি |
| পরিবেষ্টিত তাপমাত্রা | -20 ℃ ~ + + 50 ℃ | অস্তরক শক্তি | 500VAC 1 মিনিট |
| সর্বোচ্চ রেডিয়াল শক্তি | 75 এন (সামনের ফ্ল্যাঞ্জ থেকে 20 মিমি) | সর্বোচ্চ অক্ষীয় শক্তি | 15N |
| আউটপুট এ সহ্য করা | হাতা বিয়ারিং, পোরস বিয়ারিং | স্লিভ ভারবহন | গুঁড়া ধাতুবিদ্যা, দস্তা খাদ, ইঞ্জিনিয়ারিং প্লাস্টিক |
| লক্ষণীয় করা | স্টেপার মোটর গিয়ারবক্স নেমা 34,1.2 ডিগ্রি স্টেপার মোটর,4 কেজি সেমি স্টেপার মোটর |
||
পণ্যের বর্ণনা
57BYGH350 নেমা 34 1.2 ডিগ্রি ধাপে কোণ স্টিপার মোটর বৈদ্যুতিক হ্রাস গিয়ারবক্স কম শব্দ সহ
1.2 ডিগ্রি 57 মিমি স্টেপার মোটরটি 42 মিমি, 56 মিমি দিয়ে মেলাতে পারেগুঁড়া ধাতুবিদ্যা গিয়ারবক্স এবং 52 মিমি জিংক খাদ গিয়ারবক্স।দ্যরেটড টলারেন্স টর্কটি হ'ল 16 এনএম, এবং 56 মিমি গিয়ারবক্সের সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক, যা সকলের সর্বোচ্চ টর্কে পৌঁছতে পারে।56 মিমি গিয়ারবক্সের রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) ≤ 450N এবং শফ্টের অক্ষীয় বোঝা ≤ 200N।
মোট অংশবৈদ্যুতিক স্পেসিফিকেশন
| মডেল | পদক্ষেপ অ্যাঙ্গেল (° / স্টেপ) |
সীসা তারের (না।) |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভ) |
বর্তমান (এ / ফ্যাস) |
প্রতিরোধ (Ω / PHASE) |
উদ্বেগ (এমএইচ / ফ্যাস) |
জিভ ধরে (কেজি.সিএম) |
মোটর উচ্চতা এল (এমএম) |
মোট ওজন (কেজি) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH350A-001 | ১.২ | । | 3.12 | 2.4 | 3.4 | 4.0 | 4.0 | 41 | 0.45 |
| 57BYGH350A-002 | ১.২ | ঘ | 5.0 | 0.5 | 10 | 16 | ২.০ | 41 | 0.45 |
| 57BYGH350B-001 | ১.২ | ঘ | 2.52 | 5.6 | 0.45 | 1.1 | 9.0 | 56 | 0.69 |
| 57BYGH350B-002 | ১.২ | । | 5.28 | 2.4 | 2.2 | ঘ | 7.0 | 56 | 0.75 |
| 57BYGH350C-001-09 | ১.২ | ঘ | 2.6 | 5.2 | 0.5 | 1.4 | 12 | 76 | 1.05 |
| 57BYGH350C-005-01 | ১.২ | ঘ | 9.0 | 1.0 | 9.0 | 21 | 9 | 76 | 1.10 |
* পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যেতে পারে।
* পণ্যগুলি গিয়ারবক্সের সাথে মেলে 42,52,57,63মিমি
তারের ডায়াগ্রাম
যান্ত্রিক মাত্রা
গিয়ারবক্স বৈদ্যুতিক নির্দিষ্টকরণ:
ব্যাস 42 মিমি আউট গুঁড়া ধাতুবিদ্যা
| আবাসন উপাদান | আউটপুট এ সহ্য করা | রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন | খাদ অক্ষীয় লোড (এন) | খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন) | খাদের রেডিয়াল প্লে (মিমি) | শ্যাফ্টের শক্ত খেলনা (মিমি) | নো-লোড (°) এ প্রতিক্রিয়া |
| গুঁড়া ধাতুবিদ্যা | হাতা বহন | 20120 | ≤80 | 500 ডলার | ≤0.03 | ≤0.1 | ≤1.5 |
| হ্রাসকৃত অনুপাত | রেটেড টলারেন্স টর্ক (এনএম) | সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম) | দক্ষতা% |
দৈর্ঘ্য এল (মিমি) |
ওজন (ছ) | গিয়ার ট্রেনের সংখ্যা |
| 1/4 | 1.0 | 3.0 | ৮১% | 32.5 | 170 | ঘ |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | ঘ |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
ঘ |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 |
যান্ত্রিক মাত্রা
ব্যাস 52 মিমি আউট দস্তা খাদ
| আবাসন উপাদান | আউটপুট এ সহ্য করা | রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন | খাদ অক্ষীয় লোড (এন) | খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন) | খাদের রেডিয়াল প্লে (মিমি) | শ্যাফ্টের শক্ত খেলনা (মিমি) | নো-লোড (°) এ প্রতিক্রিয়া |
| দস্তা খাদ | হাতা বিয়ারিংস | .450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| হ্রাসকৃত অনুপাত | রেটেড টলারেন্স টর্ক (এনএম) | সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম) | দক্ষতা% | দৈর্ঘ্য (মিমি) | ওজন (ছ) | গিয়ার ট্রেনের সংখ্যা |
| 1/13 | ২.০ | 6.0 | ৮১% | 52.9 | 345 | ঘ |
যান্ত্রিক মাত্রা
ব্যাস 56 মিমি আউট গুঁড়া ধাতুবিদ্যা
| আবাসন উপাদান | আউটপুট এ সহ্য করা | রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন | খাদ অক্ষীয় লোড (এন) | খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন) | খাদের রেডিয়াল প্লে (মিমি) | শ্যাফ্টের শক্ত খেলনা (মিমি) | নো-লোড (°) এ প্রতিক্রিয়া |
| গুঁড়া ধাতুবিদ্যা | হাতা বিয়ারিংস | .450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| হ্রাসকৃত অনুপাত | রেটেড টলারেন্স টর্ক (এনএম) | সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম) | দক্ষতা% |
দৈর্ঘ্য এল (মিমি) |
ওজন (ছ) | গিয়ার ট্রেনের সংখ্যা |
| 1/4 | ২.০ | 6.0 | ৮১% | 41.3 | 491 | ঘ |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | ঘ |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | ঘ |
| 1/66 |
যান্ত্রিক মাত্রা
ব্যাস 56 মিমি আউট ইঞ্জিনিয়ারিং প্লাস্টিক
| আবাসন উপাদান | আউটপুট এ সহ্য করা | রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন | খাদ অক্ষীয় লোড (এন) | খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন) | খাদের রেডিয়াল প্লে (মিমি) | শ্যাফ্টের শক্ত খেলনা (মিমি) | নো-লোড (°) এ প্রতিক্রিয়া |
| ইঞ্জিনিয়ারিং প্লাস্টিক | হাতা বহন | .450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| হ্রাসকৃত অনুপাত | রেটেড টলারেন্স টর্ক (এনএম) | সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম) | দক্ষতা% |
দৈর্ঘ্য এল (মিমি) |
ওজন (ছ) | গিয়ার ট্রেনের সংখ্যা |
| 1/15 | 8.0 | 25 |
72%
|
61.6 | 450 |
ঘ
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
যান্ত্রিক মাত্রা
ব্যাস 56 মিমি দস্তা খাদ
| আবাসন উপাদান | আউটপুট এ সহ্য করা | রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন | খাদ অক্ষীয় লোড (এন) | খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন) | খাদের রেডিয়াল প্লে (মিমি) | শ্যাফ্টের শক্ত খেলনা (মিমি) | নো-লোড (°) এ প্রতিক্রিয়া |
| দস্তা খাদ | হাতা বিয়ারিংস | .450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| হ্রাসকৃত অনুপাত | রেটেড টলারেন্স টর্ক (এনএম) | সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম) | দক্ষতা% |
দৈর্ঘ্য এল (মিমি) |
ওজন (ছ) | গিয়ার ট্রেনের সংখ্যা |
| 1/4 |
২.০
|
। | ৮১% |
43.3
|
350 | ঘ |
| 1/6 | ||||||
| 1/13 | 52.7 | 400 |
যান্ত্রিক মাত্রা
ব্যাস 63 মিমি আউট দস্তা খাদ
| আবাসন উপাদান | আউটপুট এ সহ্য করা | রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন | খাদ অক্ষীয় লোড (এন) | খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন) | খাদের রেডিয়াল প্লে (মিমি) | শ্যাফ্টের শক্ত খেলনা (মিমি) | নো-লোড (°) এ প্রতিক্রিয়া |
| দস্তা খাদ | হাতা বিয়ারিংস | .450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| হ্রাসকৃত অনুপাত | রেটেড টলারেন্স টর্ক (এনএম) | সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম) | দক্ষতা% |
দৈর্ঘ্য এল (মিমি) |
ওজন (ছ) | গিয়ার ট্রেনের সংখ্যা |
| 1/8 | 3.0 | 8.0 | ৮১% | 75.5 | 400 | ঘ |
যান্ত্রিক মাত্রা
প্ল্যানেটারি গিয়ারবক্স কীভাবে কাজ করে?
গিয়ারগুলির সারিবদ্ধতাটি আমাদের সৌরজগতের সাথে তুলনা করা যেতে পারে যেখানে গ্রহগুলি সূর্যের চারদিকে ঘোরে, সুতরাং নামটি “প্ল্যানেটারি গিয়ারবক্স”।
গ্রহগত গিয়ারবক্সের মাঝখানে একটি "সান" গিয়ার রয়েছে যা কেন্দ্রীয় গিয়ার হিসাবে পরিচিত।এটি প্রায়শই ইনপুট গিয়ার হয়।বাইরের চারদিকে, 2 বা ততোধিক "গ্রহ" গিয়ার রয়েছে - বা বাইরের গিয়ারগুলি।গ্রহ গিয়ার্সের চারপাশে রয়েছে একটি রিং গিয়ার যা গঠনকে একসাথে ধরে রেখেছে।গ্রহ গিয়ার্স এমন একটি ক্যারিয়ারের সাথে সংযুক্ত যা ফলস্বরূপ আউটপুট শ্যাফ্টের সাথে সংযুক্ত থাকে।
