পণ্যের বিবরণ

বাড়ি পণ্য

গিয়ারবক্স 28 মিমি হ্রাস 1 144 সহ 6 তারের নেমা 11 স্টিপার মোটর

গিয়ারবক্স 28 মিমি হ্রাস 1 144 সহ 6 তারের নেমা 11 স্টিপার মোটর

ব্র্যান্ডের নাম:	HeTai
মডেল নম্বর:	28 বিওয়িজিএইচ
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	25 দিন
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন,

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

গিয়ারবক্স মোটর পদক্ষেপ

পদক্ষেপের যথাযথতা:

% 5%

তাপমাত্রা বৃদ্ধি:

80। সর্বোচ্চ

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

অস্তরক শক্তি:

500VAC 1 মিনিট

সর্বোচ্চ রেডিয়াল শক্তি:

28 এন (সামনের ফ্ল্যাঞ্জ থেকে 20 মিমি)

সর্বোচ্চ অক্ষীয় শক্তি:

10N

উপযুক্ত গিয়ারবক্স:

22 মিমি, 28 মিমি

গিয়ারবক্স উপাদান:

গুঁড়া ধাতুবিদ্যা

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

10000 পিসি / মাস

বিশেষভাবে তুলে ধরা:

গিয়ারবক্স 28 মিমি সহ নেমা 11 স্টিপার মোটর

28 মিমি স্টেপার মোটর

6 তারের স্টিপার মোটর

পণ্যের বিবরণ

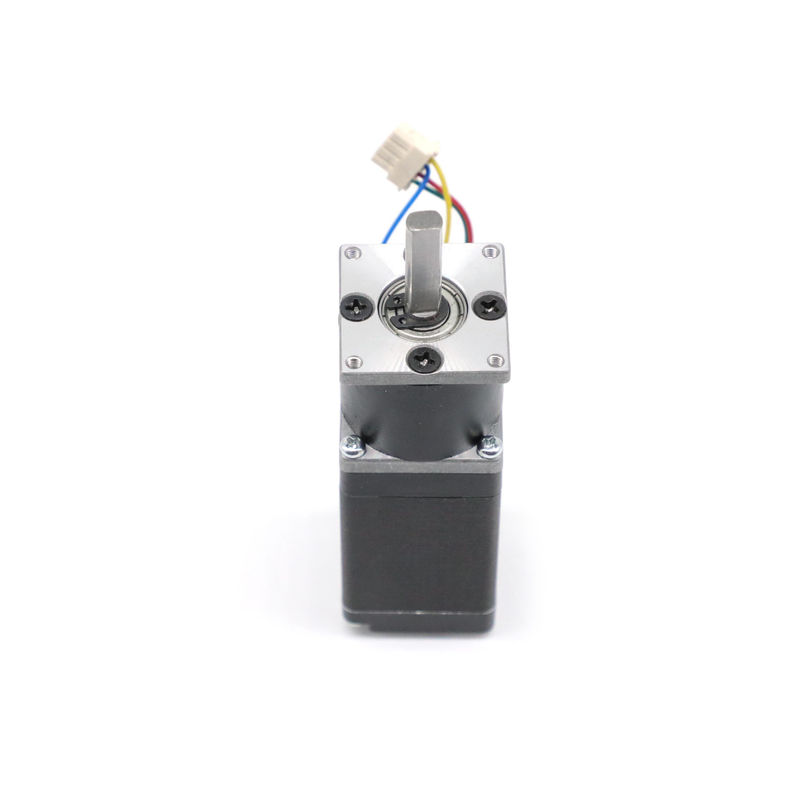

28BYGH NEMA 11 স্টিপার মোটর 28 মিমি গিয়ারবক্স সর্বোচ্চ হ্রাস অনুপাত 1: 144

* পণ্যগুলি গিয়ারবক্স 22.28 মিমি মেলাতে পারে

গুঁড়া ধাতুবিদ্যাপোরস বিয়ারিং সহ 22 মিমি গিয়ারবক্সে নিম্নলিখিত হ্রাস অনুপাতের পছন্দ রয়েছে:

ধাপ 1

1/4, 1 / 4.75

ধাপ ২

1/16, 1/19, 1/22, 1/26

পর্যায় 3

1/76, 1/88, 1/104, 1/121, 1/144

২৮ মিমি গিয়ারবক্সের জন্য, 2: হ্রাসের অনুপাত রয়েছে যা 1: 3 এবং 1: 6 (উভয়ই এক পর্যায়ে)।

গিয়ারবক্স সম্পর্কে আরও বিশদ দেখতে দয়া করে নীচে স্ক্রোল করুন

মোট অংশ বৈদ্যুতিক স্পেসিফিকেশন:

মডেল	পদক্ষেপ অ্যাঙ্গেল (° / স্টেপ)	সীসা তারের (না।)	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভ)	বর্তমান (এ / ফ্যাস)	প্রতিরোধ (Ω / PHASE)	উদ্বেগ (এমএইচ / ফ্যাস)	জিভ ধরে (জি.সিএম)	মোটর উচ্চতা এল (এমএম)	মোট ওজন (কেজি)
28BYGH102-01	1.8	ঘ	3.90	0.67	6.3	3.2	600	32	0.11
28BYGH105-01		।	৩.১০	0.95	3.3	1.0	430	32	0.11
28BYGH301		ঘ	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303		।	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501		ঘ	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502		।	3.80	0.95	4.0	1.3	900	51	0.20

* পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যেতে পারে।

যান্ত্রিক মাত্রা

গিয়ারবক্স 28 মিমি হ্রাস 1 144 সহ 6 তারের নেমা 11 স্টিপার মোটর 0

তারের ডায়াগ্রাম

اور গিয়ারবক্স 28 মিমি হ্রাস 1 144 সহ 6 তারের নেমা 11 স্টিপার মোটর 1

গিয়ারবক্স পার্ট বৈদ্যুতিক স্পেসিফিকেশন:

ব্যাস 22 মিমি আউট

আবাসন উপাদান

আউটপুট এ সহ্য করা

রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন

খাদ অক্ষীয় লোড (এন)

খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)

খাদের রেডিয়াল প্লে (মিমি)

শ্যাফ্টের শক্ত খেলনা (মিমি)

নো-লোড (°) এ প্রতিক্রিয়া

গুঁড়া ধাতুবিদ্যা

ছিদ্রযুক্ত

ভারবহন

.35

.15

≤80

≤0.08

≤0.4

≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	0.1	০.০	৮১%	13.9	29	ঘ
1 / 4.75
1/16	0.4	১.২	72%	32.4	52	ঘ
1/19
1/22
1/26
1/76	0.8	২.৫	65%	43.9	73	ঘ
1/88
1/104
1/121
1/144

যান্ত্রিক মাত্রা

গিয়ারবক্স 28 মিমি হ্রাস 1 144 সহ 6 তারের নেমা 11 স্টিপার মোটর 2

ব্যাস 28 মিমি

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বহন	≤80	.30	≤200	≤0.03	≤0.4	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
১/৩	০.২	0.6	৮১%	28.5	105	ঘ
1/6

যান্ত্রিক মাত্রা
