বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা ২৩ প্ল্যানেটারি গিয়ারবক্স ২ এনএম ৫৭বিএল০৩বি

বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা ২৩ প্ল্যানেটারি গিয়ারবক্স ২ এনএম ৫৭বিএল০৩বি

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	57BL03B সিরিজ
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন গিয়ারবক্স মোটর

উইন্ডিং টাইপ:

তারা

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

নিরোধক ক্লাস:

খ

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

অন্তরণ প্রতিরোধের:

100MΩ Min.500VC DC

অস্তরক শক্তি:

600VAC 1 মিনিট

সুরক্ষা স্তর:

IP40

নামমাত্র সহনশীলতা টর্ক:

8 Nm

গিয়ার ট্রেনের সংখ্যা:

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

57BL03B Bldc ব্রাশলেস ডিসি মোটর নেমা 23

নেমা 23 প্ল্যানেটারি গিয়ারবক্স 57BL03B

57BL03B Nema 23 প্ল্যানেটারি গিয়ারবক্স

পণ্যের বিবরণ

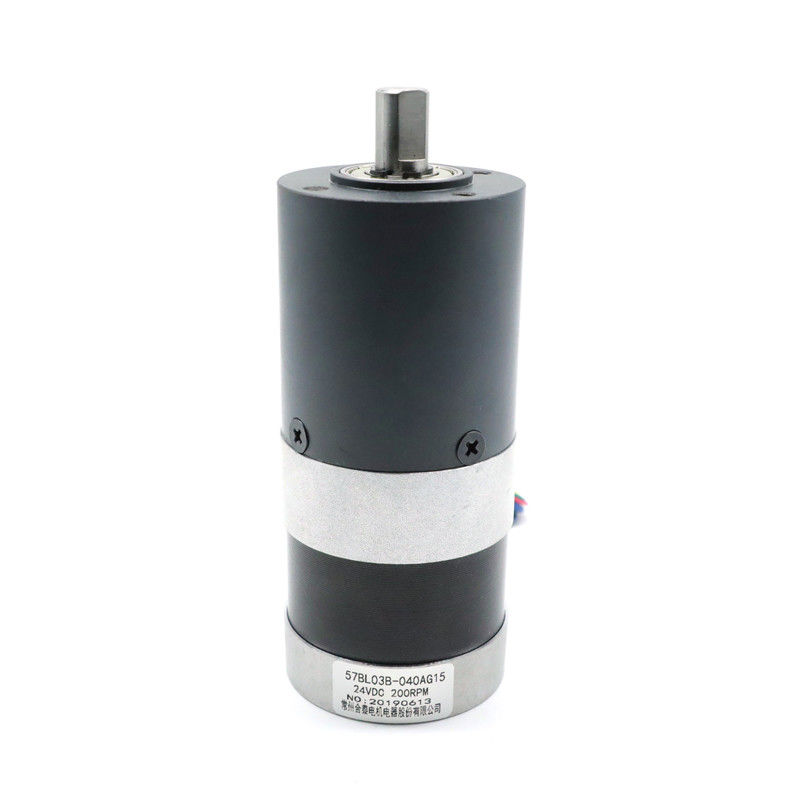

57BL03B-040AG15 NEMA 23 কম শব্দ 2 N.m প্ল্যানেটারি গিয়ারবক্স মোটর ব্রাশবিহীন

মডেল	পরিবেষ্টিত তাপমাত্রা	হ্রাস অনুপাত	গিয়ারবক্স হাউজিং উপাদান	আউটপুটে বিয়ারিং
57BL03B-039AG6	-20°C-50°C	6:1	পাউডার ধাতুবিদ্যা	বল বিয়ারিং
57BL03B-040AG15	-20°C-50°C	15:1	পাউডার ধাতুবিদ্যা	বল বিয়ারিং
57BL03B-041AG26	-20°C-50°C	26:1	পাউডার ধাতুবিদ্যা	বল বিয়ারিং

বৈদ্যুতিক স্পেসিফিকেশন

		মডেল
উৎপাদন মডেল		57BL03B-040AG15
পর্যায়ের সংখ্যা	পর্যায়	3
পোল সংখ্যা	পোল	4
লাইন টু লাইন রেজিস্ট্যান্স	ওহম	0.8
নামমাত্র ভোল্টেজ	ভি.ডি.সি	24
লোড ছাড়া গতি	আর.পি.এম	4000
লোড ছাড়া কারেন্ট	অ্যাম্পিয়ার	0.6
রেটেড গতি	আর.পি.এম	3000±200
রেটেড কারেন্ট	এ	0.6
রেটেড টর্ক	এন.এম	0.18
রেটেড পাওয়ার	ওয়াট	57
সর্বোচ্চ টর্ক	এন.এম	0.54
টর্ক ধ্রুবক	এন.এম/এ	0.057
ব্যাক ই.এম.এফ ধ্রুবক	ভি/কেআরপিএম	5.9
বডির দৈর্ঘ্য	মিমি	56.5
ওজন	কেজি	0.56
প্ল্যানেটারি গিয়ার সহ মোটরের স্পেসিফিকেশন
রেটেডটর্ক	এন.এম	1.9
রেটেড গতি	আর.পি.এম	200±10%
অনুপাত		15:1

*বিশেষ অনুরোধে পণ্যগুলি কাস্টমাইজ করা যেতে পারে।

তারের ডায়াগ্রাম

কার্যকারিতা	রঙ
+5V	লাল	UL1007 26AWG
হল এ	হলুদ
হল বি	সবুজ
হল সি	নীল
জিএনডি	কালো
ফেজ এ	হলুদ	UL1015 22AWG
ফেজ বি	সবুজ
ফেজ সি	নীল

যান্ত্রিক মাত্রা

বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা ২৩ প্ল্যানেটারি গিয়ারবক্স ২ এনএম ৫৭বিএল০৩বি 0

বাইরের ব্যাস 56 মিমিপাউডার ধাতুবিদ্যা

হাউজিং উপাদান	আউটপুটে বিয়ারিং	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	শ্যাফটের অক্ষীয় লোড (এন)	শ্যাফটের প্রেস-ফিট ফোর্স সর্বোচ্চ (এন)	শ্যাফটের রেডিয়াল প্লে (মিমি)	শ্যাফটের থ্রাস্ট প্লে (মিমি)	লোড ছাড়া ব্যাকল্যাশ (°)
পাউডার ধাতুবিদ্যা	স্লিভ বিয়ারিং	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

হ্রাস অনুপাত	রেটেড টলারেন্স টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী টলারেন্স টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

যান্ত্রিক মাত্রা

বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা ২৩ প্ল্যানেটারি গিয়ারবক্স ২ এনএম ৫৭বিএল০৩বি 1

প্ল্যানেটারি গিয়ারগুলি ঐতিহ্যবাহী গিয়ারগুলির তুলনায় কিছুটা ব্যয়বহুল। তবে, তারা একটি উচ্চ ROI নিশ্চিত করে।

ডিজাইন বেশ জটিল হলেও তারা দক্ষ এবং রক্ষণাবেক্ষণ করা সহজ।

এখান থেকে, আপনি দেখতে পাচ্ছেন যে প্ল্যানেটারি গিয়ারবক্সের অনেক সুবিধা রয়েছে।
