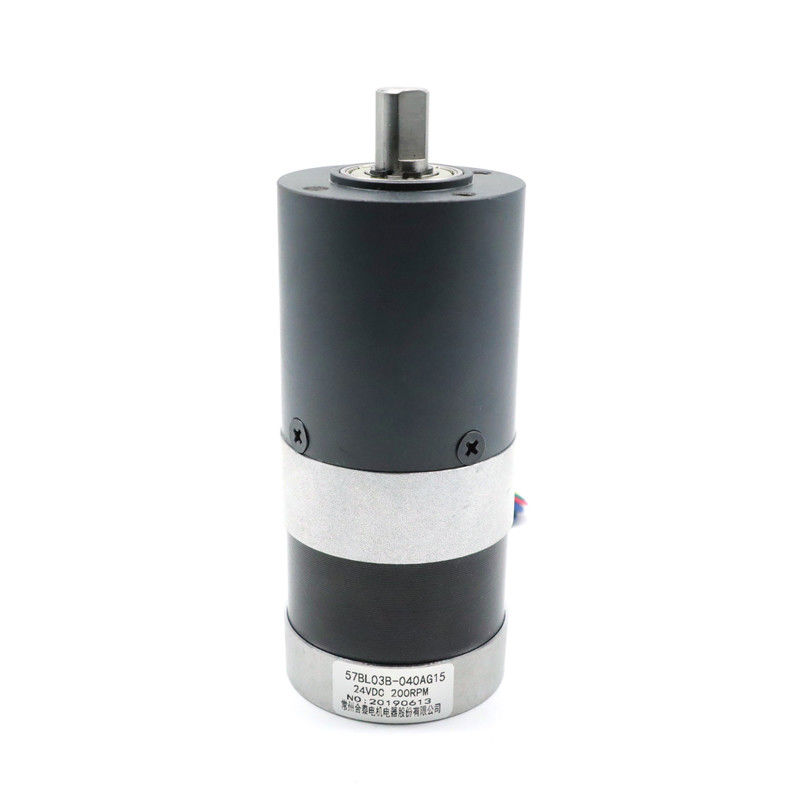

বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা 23 প্ল্যানেটারি গিয়ারবক্স 2 এনএম 57BL03B 040AG15

বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা 23 প্ল্যানেটারি গিয়ারবক্স 2 এনএম 57BL03B 040AG15

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	57BL03B-040AG15
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশহীন গিয়ারবক্স মোটর

ঘুরানোর ধরণ:

তারকা

হল প্রভাব কোণ:

120 ° বৈদ্যুতিক কোণ

অন্তরণ শ্রেণি:

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

অস্তরক শক্তি:

600VAC 1 মিনিট

সুরক্ষা স্তর:

রেটেড টলারেন্স টর্ক:

8 এনএম

গিয়ার ট্রেনের সংখ্যা:

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

57BL03B Bldc ব্রাশলেস ডিসি মোটর নেমা 23

নেমা 23 প্ল্যানেটারি গিয়ারবক্স 57BL03B

57BL03B Nema 23 প্ল্যানেটারি গিয়ারবক্স

পণ্যের বিবরণ

57BL03B-040AG15 NEMA 23 কম শব্দে 2 এনএম গ্রহগত গিয়ারবক্স মোটর brushless

মডেল	পরিবেষ্টিত তাপমাত্রা	হ্রাসকৃত অনুপাত	গিয়ারবক্স হাউজিং সামগ্রী	আউটপুট এ সহ্য করা
57BL03B-039AG6	-20 ℃ -50 ℃	6: 1	গুঁড়া ধাতুবিদ্যা	বল ভারবহন
57BL03B-040AG15	-20 ℃ -50 ℃	15: 1	গুঁড়া ধাতুবিদ্যা	বল ভারবহন
57BL03B-041AG26	-20 ℃ -50 ℃	26: 1	গুঁড়া ধাতুবিদ্যা	বল ভারবহন

বৈদ্যুতিক স্পেসিফিকেশন

		মডেল
উত্পাদন মডেল		57BL03B-040AG15
পর্যায়ের সংখ্যা	পর্যায়	ঘ
পোলের সংখ্যা	পোলস	ঘ
লাইন থেকে লাইন প্রতিরোধের	ওএইচএমএস	0.8
নামমাত্র ভোল্টেজ	ভিডিসি	24
লোড স্পিড নেই	আরপিএম	4000
কোনও লোড কারেন্ট নেই	আম্পস	0.6
নির্ধারিত গতি	আরপিএম	3000। 200
রেটেড কারেন্ট	ক	0.6
রেট ঘূর্ণন সঁচারক বল	এনএম	0.18
হারের ক্ষমতা	ডাব্লু	57
শক্তির শিখরে	এনএম	0.54
টর্ক কনস্ট্যান্ট	এনএম / এ	0.057
পিছনে ইএমএফ ধ্রুবক	ভি / কেআরপিএম	5.9
শরীরের দৈর্ঘ্য	মিমি	56.5
ওজন	কেজি	0.56
প্ল্যানেটারি গিয়ারের সাথে মোট স্পেসিফিকেশন
রেটেড টর্ক	এনএম	1.9
নির্ধারিত গতি	আরপিএম	200 ± 10%
অনুপাত		15: 1

* পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যেতে পারে।

তারের ডায়াগ্রাম

ফাংশন	রঙ
+ 5 ভি	লাল	UL1007 26AWG
হাল আ	ইয়েলো
HALLB	সবুজ
এইচএলএলসি	ব্লু
জিএনডি	কালো
ফাস এ	ইয়েলো	UL1015 22AWG
ফাস বি	সবুজ
ফাস সি	ব্লু

যান্ত্রিক মাত্রা

বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা 23 প্ল্যানেটারি গিয়ারবক্স 2 এনএম 57BL03B 040AG15 0

ব্যাস 56 মিমি আউট গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিংস	.450	≤200	≤1000	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	২.০	6.0	৮১%	41.3	491	ঘ
1/6
1/15	8.0	25	72%	59.6	700	ঘ
1/18
1/26
1/47	16	50	72%	59.6	700	ঘ
1/66

যান্ত্রিক মাত্রা

বিএলডিসি ব্রাশলেস ডিসি মোটর নেমা 23 প্ল্যানেটারি গিয়ারবক্স 2 এনএম 57BL03B 040AG15 1

গ্রহগত গিয়ারগুলি গতানুগতিক গিয়ারগুলির তুলনায় কিছুটা ব্যয়বহুল।যাইহোক, তারা একটি উচ্চ আরওআইয়ের গ্যারান্টি দেয়।

ডিজাইনটি বেশ জটিল আপনি সেগুলি দক্ষ এবং বজায় রাখা এখনও সহজ।

এটি থেকে আপনি দেখতে পাচ্ছেন যে গ্রহগত গিয়ারবক্সের অনেক সুবিধা রয়েছে।
