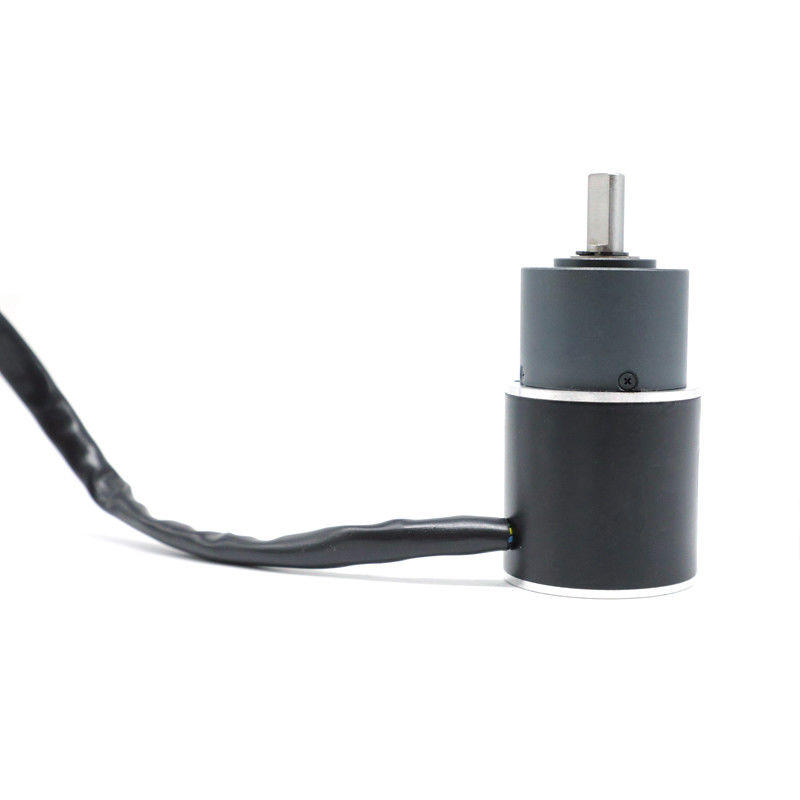

42 মিমি নেমা 17 প্ল্যানেটারি গিয়ারবক্স হ্রাস 700 আরপিএম 0.12nm 42bly01a 002ag5

42 মিমি নেমা 17 প্ল্যানেটারি গিয়ারবক্স হ্রাস 700 আরপিএম 0.12nm 42bly01a 002ag5

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	42BLY01A
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন গিয়ারবক্স মোটর

উইন্ডিং টাইপ:

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

নিরোধক ক্লাস:

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

অন্তরণ প্রতিরোধের:

100MΩ Min.500VC DC

অস্তরক শক্তি:

600VAC 1 মিনিট

পর্যায়ের সংখ্যা:

নো-লোড এ প্রতিক্রিয়া (°):

সুরক্ষা স্তর:

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

নেমা 17 হ্রাস গিয়ারবক্স 42bly01a

নেমা 17 গিয়ারবক্স 42bly01a 002ag5

নেমা 17 গিয়ারবক্স 42bly01a 002ag5 সহ

পণ্যের বিবরণ

42BLY01A-002AG5 NEMA 17 ব্রাশবিহীন মোটর প্ল্যানেটারি গিয়ারবক্স সহ 700 RPM

42BLY01A মোটর সহ পাউডার মেটালার্জি 36mm প্ল্যানেটারি গিয়ারবক্স, সামগ্রিক আউটপুট টর্ক 0.16 Nm, 700RPM গতি এবং 12 W। যদি আপনার উচ্চতর টর্কের প্রয়োজন হয়, আপনি উচ্চতর রিডাকশন রেশিও বেছে নিতে পারেন। আপনি 3 স্তরের রিডাকশন রেশিও থেকে বেছে নিতে পারেন, যা আমরা গিয়ার ট্রেনের সংখ্যাও বলি। প্রথম পর্যায়ের রেশিও 1/4 এবং 1/5 নিয়ে গঠিত। দ্বিতীয় পর্যায়ে 1/16, 1/20, 1/25 রেশিও রয়েছে। তৃতীয় পর্যায়ে 1/53, 1/62, 1/76, 1/94, 1/117 রয়েছে। উচ্চতর রিডাকশন রেশিও কম গতি এবং উচ্চতর টর্কের ফল দেবে।

বৈদ্যুতিক স্পেসিফিকেশন

মোটর পার্ট
উৎপাদন মডেল		42BLY01A-002AG5
ফেজের সংখ্যা	ফেজ	3
পোল সংখ্যা	পোল	4
লাইন টু লাইন রেজিস্ট্যান্স	ওহম	5
নামমাত্র ভোল্টেজ	ভিডিসি	24
নো লোড স্পিড	আরপিএম	4800
নো লোড কারেন্ট	অ্যাম্পস	0.25
রেটেড স্পিড	আরপিএম	3500±200
রেটেড টর্ক	এন.এম	0.04
পিক টর্ক	এন.এম	0.12
টর্ক কনস্ট্যান্ট	এন.এম/এ	0.043
ব্যাক ইএমএফ কনস্ট্যান্ট	ভি/কেআরপিএম	4.4
বডি দৈর্ঘ্য	মিমি	42
ওজন	কেজি	0.3
প্ল্যানেটারি গিয়ার সহ স্পেসিফিকেশন
রেটেডটর্ক	এন.এম	0.16
রেটেড স্পিড	আরপিএম	700±10%
রেটেড পাওয়ার	ডব্লিউ	12
রেশিও		5:1

*বিশেষ অনুরোধে পণ্য কাস্টমাইজ করা যেতে পারে।

ওয়্যারিং ডায়াগ্রাম

ফাংশন	রঙ
+5V	লাল	UL1007 26AWG
হল এ	হলুদ
হল বি	সবুজ
হল সি	নীল
জিএনডি	কালো
ফেজ এ	হলুদ	UL3265 22AWG
ফেজ বি	সবুজ
ফেজ সি	নীল

মেকানিক্যাল ডাইমেনশন

42 মিমি নেমা 17 প্ল্যানেটারি গিয়ারবক্স হ্রাস 700 আরপিএম 0.12nm 42bly01a 002ag5 0

গিয়ারবক্স পার্ট ইলেকট্রিক্যাল স্পেসিফিকেশন:

36mm পাউডার মেটালার্জি

হাউজিং মেটেরিয়াল	আউটপুটে বিয়ারিং	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10mm)N	শ্যাফ্ট অ্যাক্সিয়াল লোড (N)	শ্যাফ্ট প্রেস-ফিট ফোর্স সর্বোচ্চ (N)	শ্যাফ্টের রেডিয়াল প্লে (mm)	শ্যাফ্টের থ্রাস্ট প্লে (mm)	নো-লোড এ ব্যাকল্যাশ (°)
পাউডার মেটালার্জি	স্লিভ বিয়ারিং	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

রিডাকশন রেশিও	রেটেড টলারেন্স টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী টলারেন্স টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য (mm)	ওজন (g)	গিয়ার ট্রেনের সংখ্যা
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

প্রেস-ফিট

গিয়ারবক্স অ্যাসেম্বলি
