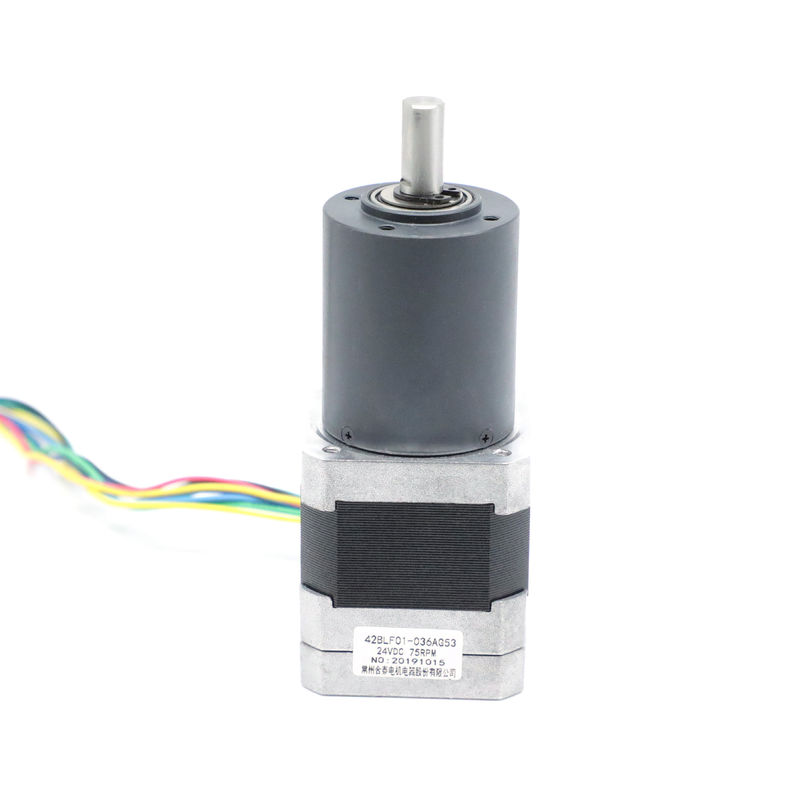

NEMA 17 মাইক্রো গিয়ারবক্স ব্রাশলেস মোটর সহ স্পিড রিডুজার 75 আরপিএম

NEMA 17 মাইক্রো গিয়ারবক্স ব্রাশলেস মোটর সহ স্পিড রিডুজার 75 আরপিএম

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	42BLF01 সিরিজ
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন গিয়ারবক্স মোটর

উইন্ডিং টাইপ:

তারা

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

নিরোধক ক্লাস:

খ

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

অন্তরণ প্রতিরোধের:

100MΩ Min.500VC DC

অস্তরক শক্তি:

600VAC 1 মিনিট

রেট করা গতি:

75±10% RPM

রেট টর্ক:

2.17 NM

সুরক্ষা স্তর:

IP40

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

ব্রাশলেস প্ল্যানেটারি গিয়ার মোটর

এনইএমএ 17 মাইক্রো গিয়ারবক্স ব্রাশলেস মোটর

ব্রাশলেস ডিসি প্ল্যানেটারি গিয়ার মোটর

পণ্যের বিবরণ

NEMA 17 মাইক্রো ডিসি ব্রাশহীন মোটর পাউডার ধাতুবিদ্যার গিয়ারবক্স গতি হ্রাসকারী 75 RPM সঙ্গে

মডেল	পরিবেষ্টিত তাপমাত্রা	হ্রাস অনুপাত	গিয়ারবক্স হাউজিং উপাদান	আউটপুট লেয়ার	ভোল্টেজ ((V)	পাওয়ার ((W)	গতি ((RPM)
42BLF01-023AG13	-২০°সি-৫০°সি	13:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	19	308
42BLF01-027AG16	-২০°সি-৫০°সি	16:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	19	250
42BLF01-035AG25	-২০°সি-৫০°সি	25:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	17	160
42BLF01-036AG53	-২০°সি-৫০°সি	53:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	17	75

গ্রহীয় গিয়ারবক্স অ্যাপ্লিকেশন

যানবাহনের ট্রান্সমিশনগুলির পাশাপাশি, প্ল্যানেটারি গিয়ারবক্সগুলি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন শিল্পে ব্যবহৃত হয়।তারা উচ্চ নির্ভুলতা এবং উচ্চ টর্ক-টু-ভলিউম অনুপাত প্রদান করে যা তাদের সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলেটর্ক বৃদ্ধি, গতি হ্রাস, সুনির্দিষ্ট অবস্থান, এবং পুনরুত্পাদনযোগ্য মেশিন নিয়ন্ত্রণ।

বৈদ্যুতিক স্পেসিফিকেশনঃ

		মডেল
উত্পাদন মডেল		42BLF01-036AG53
ধাপের সংখ্যা	পর্যায়	3
পোলিশদের সংখ্যা	পোলিশ	8
লাইন টু লাইন প্রতিরোধ	ওএইচএমএস	2.2
নামমাত্র ভোল্টেজ	ভিডিসি	24
লোডের গতি নেই	RPM	৫০০০± ১০%
কোন লোড বর্তমান নেই	অ্যাম্পিয়ার	0.5
নামমাত্র গতি	Rpm	4000±10%
নামমাত্র বর্তমান	এ	0.5
নামমাত্র টর্ক	এন.এম.	0.063
নামমাত্র শক্তি	ডব্লিউ	26
পিক টর্চ	এন.এম.	0.063
শীর্ষ স্রোত	অ্যাম্পিয়ার	0.5
টর্চ কনস্ট্যান্ট	N.m/A	0.046
ব্যাক ইএমএফ ধ্রুবক	V/kRPM	4.8
শরীরের দৈর্ঘ্য	মিমি	47
ওজন	কেজি	0.30
প্ল্যানেটারি গিয়ার সহ মোটর স্পেসিফিকেশন
রেটযুক্তটর্ক	এন.এম.	2.17
নামমাত্র গতি	Rpm	৭৫±১০%
অনুপাত		53:1

* বিশেষ অনুরোধে পণ্যগুলি কাস্টমাইজ করা যেতে পারে।

তারের চিত্র

ফাংশন	রঙ
+5V	লাল	UL1007 26AWG
হল এ	হলুদ
HALLB	সবুজ
HALLC	নীল
জিএনডি	কালো
ধাপ A	হলুদ	UL3265 22AWG
ধাপ B	সবুজ
সি ধাপ	নীল

যান্ত্রিক মাত্রা

NEMA 17 মাইক্রো গিয়ারবক্স ব্রাশলেস মোটর সহ স্পিড রিডুজার 75 আরপিএম 0

৩৬ মিমি পাউডার ধাতুবিদ্যা

হাউজিং উপাদান	আউটপুট লেয়ার	রেডিয়াল লোড ((ফ্ল্যাঞ্জ থেকে 10 মিমি) N	শ্যাফ্ট অক্ষীয় লোড ((N)	শ্যাফ্ট প্রেস-ফিট ফোর্স সর্বোচ্চ ((N)	শ্যাফ্টের রেডিয়াল প্লে ((মিমি)	শ্যাফ্টের থ্রাস্ট প্লে ((মিমি)	লোড ছাড়াই প্রতিক্রিয়া (°)
পাউডার ধাতুবিদ্যা	স্লিভ লেয়ারিং	≤১২০	≤ ৮০	≤৫০০	≤০03	≤০1	≤ ১।5

হ্রাস অনুপাত	নামমাত্র সহনশীলতা টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	কার্যকারিতা %	দৈর্ঘ্য (মিমি)	ওজন ((জি)	গিয়ার ট্রেনের সংখ্যা
১/৪	0.3	1.0	৮১%	24.8	145	1
১/৫
১/১৬	1.2	3.5	৭২%	32.4	173	2
১/২০
1/25
১/৫৩	2.5	7.5	৬৫%	41.9	213	3
৬২
১/৭৬
১/৯৪
১/১৭

অ্যাপ্লিকেশন সহ

চাকা চালনা

ট্র্যাক ড্রাইভ

কনভেয়র

স্লিভ ড্রাইভ

লিফট ড্রাইভ

মিশ্রণ

উইঞ্চ ড্রাইভ

পাম্প

রোল টিউব ইনজেক্টর

আউজার এবং ড্রিলিং ড্রাইভ

কাটার হেড ড্রাইভ
