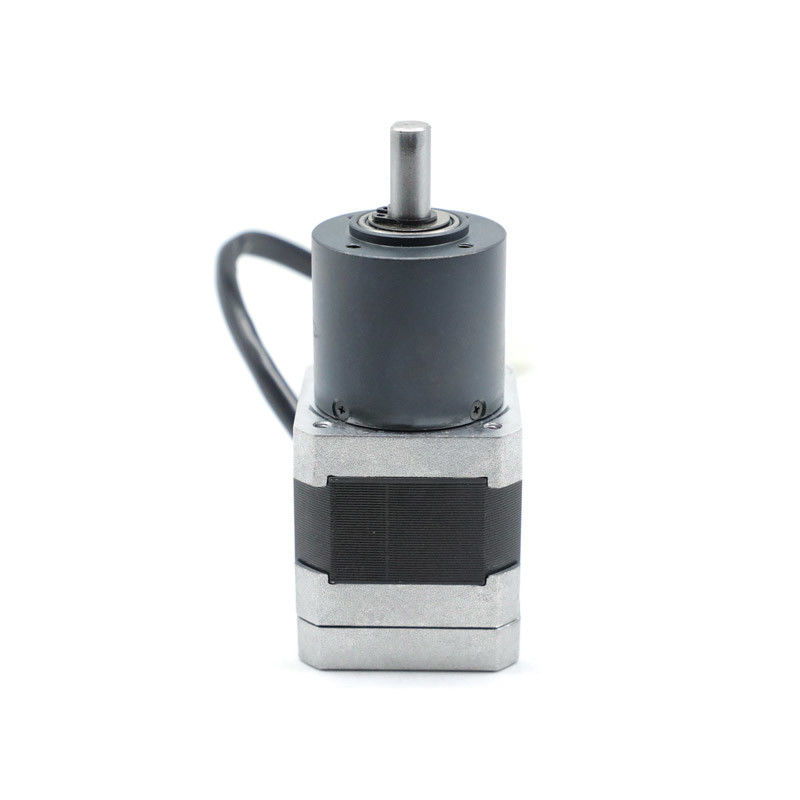

ডিসি 24 ভি গিয়ার হ্রাস মোটর NEMA 17 ব্রাশহীন মোটর 36 মিমি

ডিসি 24 ভি গিয়ার হ্রাস মোটর NEMA 17 ব্রাশহীন মোটর 36 মিমি

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	42BLF01 সিরিজ
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন গিয়ারবক্স মোটর

উইন্ডিং টাইপ:

তারা

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

নিরোধক ক্লাস:

খ

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

অন্তরণ প্রতিরোধের:

100MΩ Min.500VC DC

অস্তরক শক্তি:

600VAC 1 মিনিট

সুরক্ষা স্তর:

IP40

রেট টর্ক:

0.66 N.M

হ্রাস অনুপাত:

1/13

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

24 ভোল্ট ডিসি গিয়ার হ্রাস মোটর

নেমা 17 24vdc 36 মিমি

নেমা 17 ব্রাশলেস মোটর 36 মিমি

পণ্যের বিবরণ

42BLF01-023AG13 NEMA 17 ডিসি মাইক্রো ব্রাশহীন মোটর হ্রাস গিয়ারবক্স 36mm

মডেল	হ্রাস অনুপাত	গিয়ারবক্স হাউজিং উপাদান	আউটপুট লেয়ার	ভোল্টেজ ((V)	পাওয়ার ((W)	গতি ((RPM)
42BLF01-023AG13	13:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	19	308
42BLF01-027AG16	16:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	19	250
42BLF01-035AG25	25:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	17	160
42BLF01-036AG53	53:1	পাউডার ধাতুবিদ্যা	বল লেয়ারিং	24	17	75

বৈদ্যুতিক স্পেসিফিকেশনঃ

		মডেল
উত্পাদন মডেল		42BLF01-023AG13
ধাপের সংখ্যা	পর্যায়	3
পোলিশদের সংখ্যা	পোলিশ	8
লাইন টু লাইন প্রতিরোধ	ওএইচএমএস	2.2
নামমাত্র ভোল্টেজ	ভিডিসি	24
লোডের গতি নেই	RPM	৫০০০± ১০%
কোন লোড বর্তমান নেই	অ্যাম্পিয়ার	0.5
নামমাত্র গতি	Rpm	4000±10%
নামমাত্র বর্তমান	এ	0.5
নামমাত্র টর্ক	এন.এম.	0.063
নামমাত্র শক্তি	ডব্লিউ	25
পিক টর্চ	এন.এম.	0.189
শীর্ষ স্রোত	অ্যাম্পিয়ার	1.5
টর্চ কনস্ট্যান্ট	N.m/A	0.042
ব্যাক ইএমএফ ধ্রুবক	V/kRPM	4.4
শরীরের দৈর্ঘ্য	মিমি	47
ওজন	কেজি	0.30
প্ল্যানেটারি গিয়ার সহ মোটর স্পেসিফিকেশন
নামমাত্র টর্ক	এন.এম.	0.66
নামমাত্র গতি	Rpm	307
অনুপাত		13:1

* বিশেষ অনুরোধে পণ্যগুলি কাস্টমাইজ করা যেতে পারে।

তারের চিত্র

ফাংশন	রঙ
+5V	লাল	UL1007 26AWG
হল এ	হলুদ
HALLB	সবুজ
HALLC	নীল
জিএনডি	কালো
ধাপ A	হলুদ	UL3265 22AWG
ধাপ B	সবুজ
সি ধাপ	নীল

যান্ত্রিক মাত্রা

ডিসি 24 ভি গিয়ার হ্রাস মোটর NEMA 17 ব্রাশহীন মোটর 36 মিমি 0

৩৬ মিমি পাউডার ধাতুবিদ্যা

হাউজিং উপাদান	আউটপুট লেয়ার	রেডিয়াল লোড ((ফ্ল্যাঞ্জ থেকে 10 মিমি) N	শ্যাফ্ট অক্ষীয় লোড ((N)	শ্যাফ্ট প্রেস-ফিট ফোর্স সর্বোচ্চ ((N)	শ্যাফ্টের রেডিয়াল প্লে ((মিমি)	শ্যাফ্টের থ্রাস্ট প্লে ((মিমি)	লোড ছাড়াই প্রতিক্রিয়া (°)
পাউডার ধাতুবিদ্যা	স্লিভ লেয়ারিং	≤১২০	≤ ৮০	≤৫০০	≤০03	≤০1	≤ ১।5

হ্রাস অনুপাত	নামমাত্র সহনশীলতা টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	কার্যকারিতা %	দৈর্ঘ্য (মিমি)	ওজন ((জি)	গিয়ার ট্রেনের সংখ্যা
১/৪	0.3	1.0	৮১%	24.8	145	1
১/৫
১/১৬	1.2	3.5	৭২%	32.4	173	2
১/২০
1/25
১/৫৩	2.5	7.5	৬৫%	41.9	213	3
৬২
১/৭৬
১/৯৪
১/১৭

প্ল্যানেটারি গিয়ারবক্স গ্যারান্টি নমনীয় এবং নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন সিস্টেম

এই গিয়ারবক্সগুলি শক্তি এবং অনুপাতের বিস্তৃত পরিসীমা সরবরাহ করে, যা তাদের অনেক শিল্পের বেশিরভাগ অ্যাপ্লিকেশনগুলির জন্য একটি নিখুঁত পছন্দ করে তোলে।

স্প্লিট নিভেটিং

ডিসি 24 ভি গিয়ার হ্রাস মোটর NEMA 17 ব্রাশহীন মোটর 36 মিমি 1
