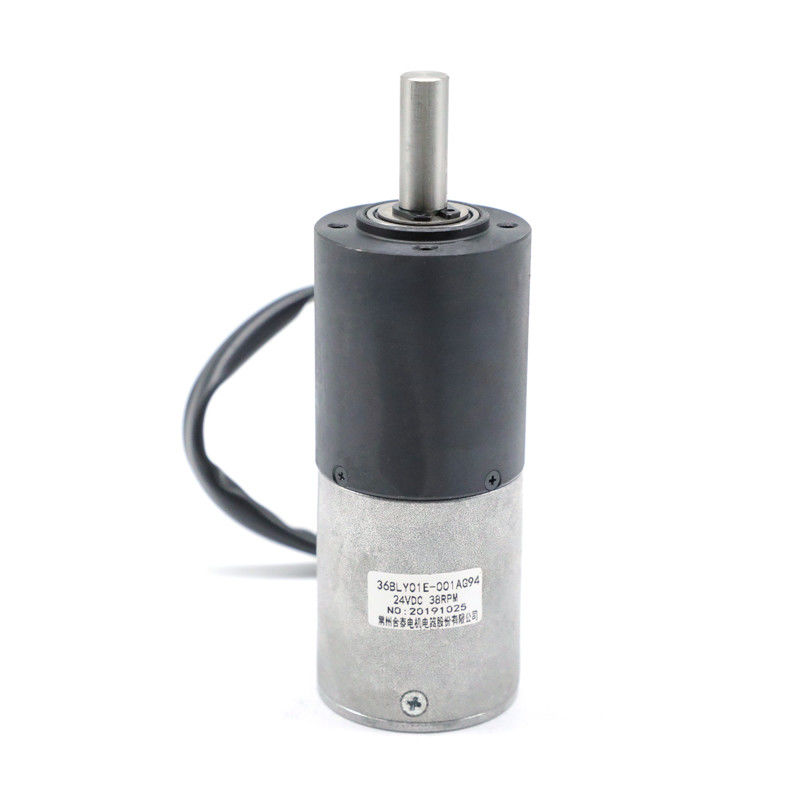

ছোট গিয়ারবক্স ব্রাশহীন মোটর NEMA 14 24v 36 মিমি 2 এনএম

ছোট গিয়ারবক্স ব্রাশহীন মোটর NEMA 14 24v 36 মিমি 2 এনএম

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	36BLY01E-001AG94
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশহীন গিয়ারবক্স মোটর

ঘুরানোর ধরণ:

তারকা

হল প্রভাব কোণ:

120 ° বৈদ্যুতিক কোণ

অন্তরণ শ্রেণি:

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

অস্তরক শক্তি:

600VAC 1 মিনিট

সুরক্ষা স্তর:

হ্রাস অনুপাত:

রেটেড টলারেন্স টর্ক:

2.5 এনএম

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

নেমা 14 24 ভি

নেমা 14 36 মিমি

ব্রাশহীন মোটরের প্ল্যানেটারি গিয়ারবক্স

পণ্যের বিবরণ

36BLY01E-001AG94 NEMA 14 গ্রহগত গিয়ারবক্স মোটর ছোট আকার 2 এনএম উচ্চ দক্ষতা

36BLY01E-001AG94 এপি ব্যবহার করছেওর্ডার ধাতুবিদ্যা গিয়ারবক্স।মোটর 36BLY01E এর রেটযুক্ত টর্কটি 0.03NM, হ্রাস অনুপাত 1:94 গিয়ারবক্সের সাথে ইনস্টল করা, টর্কটি 2 এনএম পৌঁছাতে পারে।ইতিমধ্যে 3500 আরপিএম এর গতি হ্রাস করা হয় 38 আরপিএমে।এটি অন্যান্য হ্রাস অনুপাতের সাথেও মিলতে পারে:

ধাপ 1

1/4, 1/5

ধাপ ২

1/16, 1/20, 1/25

পর্যায় 3

1/53, 1/62, 1/76, 1/94, 1/117

গিয়ারবক্স সম্পর্কে আরও বিশদ দেখতে দয়া করে নীচে স্ক্রোল করুন

বৈদ্যুতিক নির্দিষ্টকরণ:

		মডেল
উত্পাদন মডেল		36BLY01E-001AG94
পর্যায়ের সংখ্যা	পর্যায়	ঘ
পোলের সংখ্যা	পোলস	4
লাইন থেকে লাইন প্রতিরোধের	ওএইচএমএস	6.4
নামমাত্র ভোল্টেজ	ভিডিসি	24
লোড স্পিড নেই	আরপিএম	4800
কোনও লোড কারেন্ট নেই	আম্পস	0.32
নির্ধারিত গতি	আরপিএম	3500 ± 200
রেটেড কারেন্ট	ক	0.32
রেট ঘূর্ণন সঁচারক বল	এনএম	0.03
হারের ক্ষমতা	ডাব্লু	11
শক্তির শিখরে	এনএম	0.09
টর্ক কনস্ট্যান্ট	এনএম / এ	0.015
পিছনে ইএমএফ ধ্রুবক	ভি / কেআরপিএম	1.6
শরীরের দৈর্ঘ্য	মিমি	42
ওজন	কেজি	0.16
প্ল্যানেটারি গিয়ারের সাথে মোট স্পেসিফিকেশন
রেটেড টর্ক	এনএম	ঘ
নির্ধারিত গতি	আরপিএম	38
অনুপাত		94: 1

* পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যেতে পারে।

তারের ডায়াগ্রাম

ফাংশন	রঙ
+ 5 ভি	লাল	UL1332 26AWG
হাল আ	ব্লু
হাল খ	সবুজ
হাল সি	সাদা
জিএনডি	কালো
ফাস এ	বাদামী
ফাস বি	ইয়েলো
ফাস সি	কমলা

যান্ত্রিক মাত্রা

ছোট গিয়ারবক্স ব্রাশহীন মোটর NEMA 14 24v 36 মিমি 2 এনএম 0

গিয়ারবক্স পার্ট বৈদ্যুতিক স্পেসিফিকেশন:

36 মিমি গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিংস	20120	≤80	500 ডলার	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	০.০	1.0	৮১%	24.8	145	ঘ
1/5
1/16	১.২	৩.৫	72%	32.4	173	ঘ
1/20
1/25
1/53	২.৫	7.5	65%	41.9	213	ঘ
1/62
1/76
1/94
1/117

প্ল্যানেটারি গিয়ারবক্স কীভাবে কাজ করে?

গিয়ারগুলির সারিবদ্ধতাটি আমাদের সৌরজগতের সাথে তুলনা করা যেতে পারে যেখানে গ্রহগুলি সূর্যের চারদিকে ঘোরে, সুতরাং নামটি “প্ল্যানেটারি গিয়ারবক্স”।

গ্রহগত গিয়ারবক্সের মাঝখানে একটি "সান" গিয়ার রয়েছে যা কেন্দ্রীয় গিয়ার হিসাবে পরিচিত।এটি প্রায়শই ইনপুট গিয়ার হয়।বাইরের চারদিকে, 2 বা ততোধিক "গ্রহ" গিয়ার রয়েছে - বা বাইরের গিয়ারগুলি।গ্রহ গিয়ার্সের চারপাশে রয়েছে একটি রিং গিয়ার যা গঠনকে একসাথে ধরে রেখেছে।গ্রহ গিয়ার্স এমন একটি ক্যারিয়ারের সাথে সংযুক্ত যা ফলস্বরূপ আউটপুট শ্যাফ্টের সাথে সংযুক্ত থাকে।

ছোট গিয়ারবক্স ব্রাশহীন মোটর NEMA 14 24v 36 মিমি 2 এনএম 1
