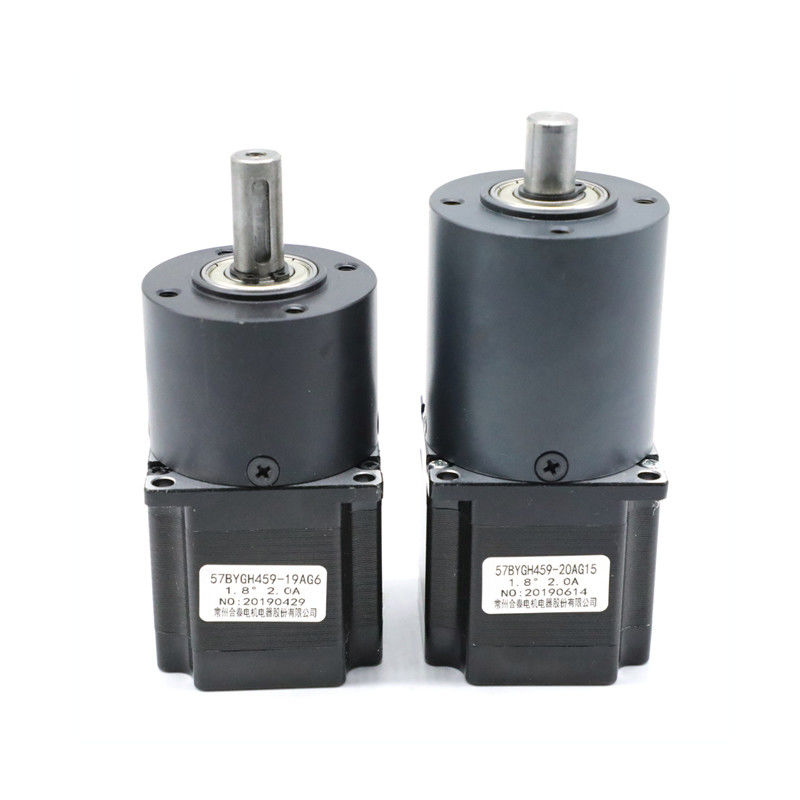

প্ল্যানেটারি গিয়ারবক্স সহ 20 কেজি সেন্টিমিটার স্টেপার মোটর

প্ল্যানেটারি গিয়ারবক্স সহ 20 কেজি সেন্টিমিটার স্টেপার মোটর

ব্র্যান্ডের নাম:	HeTai
মডেল নম্বর:	57 বিওয়িজিএইচ
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	25 দিন
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

গিয়ারবক্স মোটর পদক্ষেপ

গিয়ারবক্স উপাদান:

গুঁড়া ধাতুবিদ্যা, দস্তা খাদ, ইঞ্জিনিয়ারিং প্লাস্টিক

সর্বোচ্চ হ্রাস অনুপাত:

1: 216

পদক্ষেপের যথাযথতা:

% 5%

তাপমাত্রা বৃদ্ধি:

80। সর্বোচ্চ

নিরোধক প্রতিরোধের:

100MΩ Min.500VC ডিসি

পরিবেষ্টিত তাপমাত্রা:

-20 ℃ ~ + + 50 ℃

অস্তরক শক্তি:

500VAC 1 মিনিট

সর্বোচ্চ রেডিয়াল শক্তি:

75 এন (সামনের ফ্ল্যাঞ্জ থেকে 20 মিমি)

সর্বোচ্চ অক্ষীয় শক্তি:

15N

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

10000 পিসি / মাস

বিশেষভাবে তুলে ধরা:

প্ল্যানেটারি গিয়ারবক্স সহ স্টিপার মোটর

20 কেজি সেমি স্টেপার মোটর

স্টেপার মোটর 20 কেজি সেমি

পণ্যের বিবরণ

পাউডার ধাতুবিদ্যা এবং দস্তা খাদ গ্রহগত গিয়ারবক্স একাধিক পছন্দের সাথে 57BYGH ম্যাচ

57BYGH সিরিজের মোটরগুলির জন্য, আপনি গ্রহগত গিয়ারবক্সের সাথে মিল করতে পারেন42,52,56,63মিমি

জিঙ্ক অ্যালো এবং ইঞ্জিনিয়ারিং প্লাস্টিকগুলি গুঁড়া ধাতুবিদ্যার তুলনায় আরও সাশ্রয়ী

42 মিমি

গুঁড়া ধাতুবিদ্যা

52 মিমি

দস্তা খাদ

56 মিমি

গুঁড়া ধাতুবিদ্যা

দস্তা খাদ

ইঞ্জিনিয়ারিং প্লাস্টিক

63 মিমি

দস্তা খাদ

পাশাপাশি যানবাহনে সংক্রমণে ব্যবহারের জন্য, গ্রহগত গিয়ারবক্সগুলি বিভিন্ন শিল্পে বিভিন্ন অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।তারা উচ্চ নির্ভুলতা এবং উচ্চ টর্ক-টু-ভলিউম অনুপাত সরবরাহ করে যা এতে অন্তর্ভুক্ত অ্যাপ্লিকেশনগুলিতে উপযুক্ত suitedটর্কের বৃদ্ধি, গতি হ্রাস, যথাযথ অবস্থান নির্ধারণ এবং প্রজননযোগ্য যন্ত্রপাতি নিয়ন্ত্রণ করা ling

মোট অংশ বৈদ্যুতিক স্পেসিফিকেশন:

মডেল	পদক্ষেপ অ্যাঙ্গেল (° / স্টেপ)	সীসা তারের (না।)	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভ)	বর্তমান (এ / ফ্যাস)	প্রতিরোধ (Ω / PHASE)	উদ্বেগ (এমএইচ / ফ্যাস)	জিভ ধরে (কেজি.সিএম)	মোটর উচ্চতা এল (এমএম)	মোট ওজন (কেজি)
57BYGH001A	1.8	ঘ	6.0	0.5	12	20	৩.৫	41	0.45
57BYGH048-11	1.8	ঘ	4.4	২.০	2.2	5.0	6.0	41	0.45
57BYGH201-22A	1.8	ঘ	6.6	0.6	11	25	7.0	51	0.65
57BYGH218-45	1.8	ঘ	2.6	২.০	1.3	ঘ	8.0	51	0.65
57BYGH420-77	1.8	।	3.8	২.০	1.9	৩.৫	9.0	56	0.70
57BYGH432-63A	1.8	।	2.4	3.0	0.8	১.২	9.0	56	0.70
57BYGH633-131	1.8	।	3.0	3.0	1.0	1.8	13.5	78	1.00
57BYGH639-10E	1.8	ঘ	2.1	4.2	0.5	1.6	18	78	1.13
57BYGH801-01	1.8	।	3.3	3.0	1.1	২.৫	16	84	1.13
57BYGH815	1.8	ঘ	7.36	1.6	4.6	16	20	84	1.13

* পণ্য বিশেষ অনুরোধ দ্বারা কাস্টমাইজ করা যেতে পারে।

* পণ্যগুলি গিয়ারবক্সের সাথে মেলে 42,52,57,63মিমি

তারের ডায়াগ্রাম

যান্ত্রিক মাত্রা

গিয়ারবক্স বৈদ্যুতিক নির্দিষ্টকরণ:

ব্যাস 42 মিমি আউট গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বহন	20120	≤80	500 ডলার	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	1.0	3.0	৮১%	32.5	170	ঘ
1/6
1/15	4.0	12	72%	46.3	207	ঘ
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	ঘ
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

যান্ত্রিক মাত্রা

ব্যাস 52 মিমি আউটদস্তা খাদ

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
দস্তা খাদ	হাতা বিয়ারিংস	.450	≤200	≤1000	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত

রেটেড টলারেন্স টর্ক (এনএম)

সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)

দক্ষতা%

দৈর্ঘ্য

এল (মিমি)

ওজন (ছ)

গিয়ার ট্রেনের সংখ্যা

হ্রাসকৃত অনুপাত

1/13

২.০

6.0

৮১%

52.9

345

ঘ

যান্ত্রিক মাত্রা

প্ল্যানেটারি গিয়ারবক্স সহ 20 কেজি সেন্টিমিটার স্টেপার মোটর 3

ব্যাস 56 মিমি আউট গুঁড়া ধাতুবিদ্যা

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
গুঁড়া ধাতুবিদ্যা	হাতা বিয়ারিংস	.450	≤200	≤1000	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	২.০	6.0	৮১%	41.3	491	ঘ
1/6
1/15	8.0	25	72%	59.6	700	ঘ
1/18
1/26
1/47	16	50	72%	59.6	700	ঘ
1/66

যান্ত্রিক মাত্রা

প্ল্যানেটারি গিয়ারবক্স সহ 20 কেজি সেন্টিমিটার স্টেপার মোটর 4

ব্যাস 56 মিমি আউট ইঞ্জিনিয়ারিং প্লাস্টিক

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
ইঞ্জিনিয়ারিং প্লাস্টিক	হাতা বহন	.450	≤200	≤1000	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/15	8.0	25	72%	61.6	450	ঘ
1/18
1/26
1/47	16	50
1/66

যান্ত্রিক মাত্রা

প্ল্যানেটারি গিয়ারবক্স সহ 20 কেজি সেন্টিমিটার স্টেপার মোটর 4

ব্যাস 56 মিমি দস্তা খাদ

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
দস্তা খাদ	হাতা বিয়ারিংস	.450	≤200	≤1000	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত	রেটেড টলারেন্স টর্ক (এনএম)	সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)	দক্ষতা%	দৈর্ঘ্য এল (মিমি)	ওজন (ছ)	গিয়ার ট্রেনের সংখ্যা
1/4	২.০	।	৮১%	43.3	350	ঘ
1/6
1/13				52.7	400

যান্ত্রিক মাত্রা

ব্যাস 63 মিমি আউট দস্তা খাদ

আবাসন উপাদান	আউটপুট এ সহ্য করা	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন	খাদ অক্ষীয় লোড (এন)	খাদ টিপুন - ফিট শক্তি সর্বাধিক (এন)	খাদের রেডিয়াল প্লে (মিমি)	শ্যাফ্টের শক্ত খেলনা (মিমি)	নো-লোড (°) এ প্রতিক্রিয়া
দস্তা খাদ	হাতা বিয়ারিংস	.450	≤200	≤1000	≤0.03	≤0.1	≤1.5

হ্রাসকৃত অনুপাত

রেটেড টলারেন্স টর্ক (এনএম)

সর্বাধিক ক্ষণস্থায়ী সহনশীলতা টর্ক (এনএম)

দক্ষতা%

দৈর্ঘ্য

এল (মিমি)

ওজন (ছ)

গিয়ার ট্রেনের সংখ্যা

1/8

3.0

8.0

৮১%

75.5

400

ঘ

যান্ত্রিক মাত্রা
