মাইক্রো গিয়ারযুক্ত ব্রাশহীন মোটর NEMA23 24v 57mm 0.18nm 57BL03B সিরিজ

মাইক্রো গিয়ারযুক্ত ব্রাশহীন মোটর NEMA23 24v 57mm 0.18nm 57BL03B সিরিজ

ব্র্যান্ডের নাম:	Hetai
মডেল নম্বর:	57BL03B
MOQ.:	50
মূল্য:	USD
বিতরণ সময়:	28-31
অর্থ প্রদানের শর্তাবলী:	এল / সি, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE ROHS ISO

পণ্যের নাম:

ব্রাশবিহীন গিয়ারবক্স মোটর

উইন্ডিং টাইপ:

হল প্রভাব কোণ:

120° বৈদ্যুতিক কোণ

নিরোধক ক্লাস:

পরিবেষ্টিত তাপমাত্রা:

-20℃~+50℃

অন্তরণ প্রতিরোধের:

100MΩ Min.500VC DC

অস্তরক শক্তি:

600VAC 1 মিনিট

হ্রাস অনুপাত:

সর্বোচ্চ অক্ষীয় শক্তি:

সর্বোচ্চ ক্ষণস্থায়ী সহনশীলতা টর্ক:

25 NM

প্যাকেজিং বিবরণ:

ইনার ফোম বক্স, প্যালেট সহ কার্টন

যোগানের ক্ষমতা:

5000PCS / মাস

বিশেষভাবে তুলে ধরা:

ছোট গিয়ারযুক্ত ব্রাশহীন মোটর

নেমা 23 গ্রহগত গিয়ারবক্স 57 বিএল03 বি

নেমা 23 57 মিমি 57 বিএল03 বি

পণ্যের বিবরণ

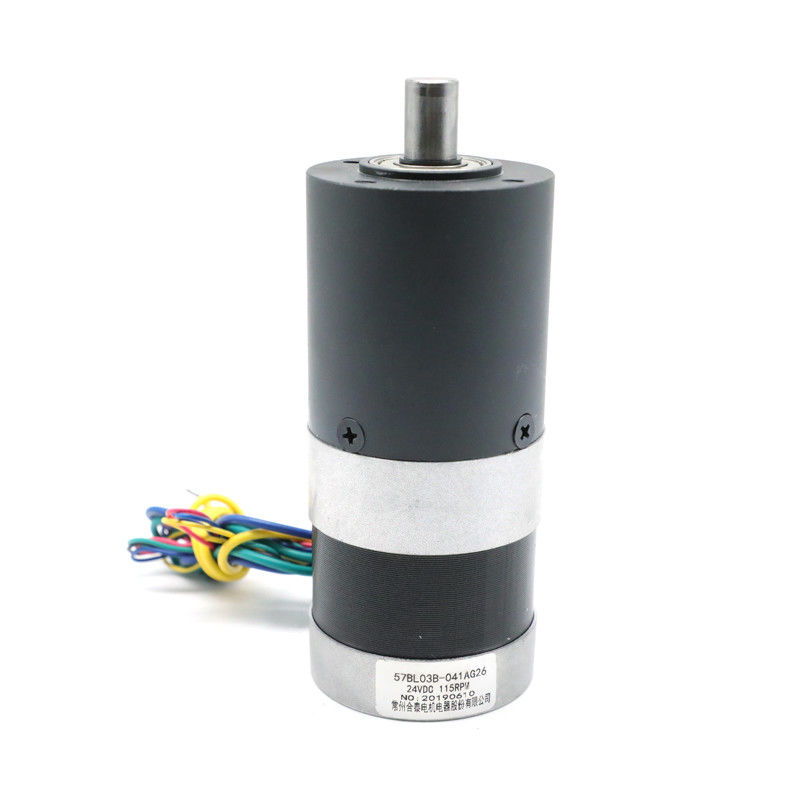

57BL03B-041AG26 মাইক্রো লো নয়েজ পাউডার মেটালার্জি গিয়ার্ড NEMA23 ব্রাশলেস ডিসি মোটর

প্রশস্ত গতির অনুপাত দীর্ঘ পরিষেবা জীবন সহ

ফেজের সংখ্যাএকটি 3 ফেজ 57mm ডিসি ব্রাশলেস মোটর এবং একটি 56mm প্ল্যানেটারি গিয়ারবক্স নিয়ে গঠিত। গিয়ারবক্সের হাউজিং উপাদান হল পাউডার মেটালার্জি। এটি স্লিভ বিয়ারিং ব্যবহার করে। গিয়ারবক্স আউটপুট শ্যাফটের রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) 450N, এবং শ্যাফটের অক্ষীয় লোড 200N।একই লোড ক্ষমতার জন্য, আমাদের পাউডার মেটালার্জি প্ল্যানেটারি গিয়ারবক্সের ঐতিহ্যবাহী গিয়ারবক্সের চেয়ে দীর্ঘ পরিষেবা জীবন রয়েছে। মূল দিকগুলি হল যেকোনো যান্ত্রিক সিস্টেমে দক্ষতা এবং নির্ভরযোগ্যতা উন্নত করা।

বৈদ্যুতিক স্পেসিফিকেশন:

মডেল

		উৎপাদনকারী মডেল
57BL03B-041AG26		ফেজের সংখ্যা
ফেজ	3	পোল সংখ্যা
পোল	4	লাইন টু লাইন রেজিস্ট্যান্স
ওহম	0.8	নামমাত্র ভোল্টেজ
ভিডিসি	24	নো লোড স্পিড
আরপিএম	4000	নো লোড কারেন্ট
অ্যাম্পিয়ার	0.6	রেটেড টর্ক
আরপিএম	115±10%	রেটেড কারেন্ট
এ	0.6	রেটেড টর্ক
এন.এম	3.3	রেটেড পাওয়ার
ওয়াট	57	পিক টর্ক
এন.এম	3.3	টর্ক কনস্ট্যান্ট
এন.এম/এ	0.057	ব্যাক ইএমএফ কনস্ট্যান্ট
ভি/কেআরপিএম	5.9	বডি দৈর্ঘ্য
মিমি	56.5	ওজন
কেজি	0.56	প্ল্যানেটারি গিয়ার সহ মোটরের স্পেসিফিকেশন
রেটেড
টর্কএন.এম	3.3	রেটেড স্পিড
আরপিএম	115±10%	অনুপাত
26:1		*বিশেষ অনুরোধে পণ্যগুলি কাস্টমাইজ করা যেতে পারে।

ওয়্যারিং ডায়াগ্রাম

কার্যকারিতা

রঙ	+5V
লাল	UL1007 26AWG	হল এ
হলুদ	UL1015 22AWG
সবুজ	ফেজ সি
নীল	যান্ত্রিক মাত্রা
কালো	ফেজ এ
হলুদ	UL1015 22AWG	ফেজ বি
সবুজ	ফেজ সি
নীল	যান্ত্রিক মাত্রা

একটি প্ল্যানেটারি গিয়ারবক্স, যা এপিসাইক্লিক গিয়ারবক্স নামেও পরিচিত, মোশন কন্ট্রোলের মধ্যে উপলব্ধ সবচেয়ে আকর্ষণীয় ধরণের গিয়ারবক্সগুলির মধ্যে একটি। এগুলি প্রায়শই স্বয়ংক্রিয় ট্রান্সমিশনের একটি গুরুত্বপূর্ণ অংশ হিসাবে স্বয়ংচালিত শিল্পে ব্যবহৃত হয়।

মাইক্রো গিয়ারযুক্ত ব্রাশহীন মোটর NEMA23 24v 57mm 0.18nm 57BL03B সিরিজ 0

পাউডার মেটালার্জিস্লিভ বিয়ারিং

আউটপুটে বিয়ারিং	রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি)N	শ্যাফটের অক্ষীয় লোড (N)	শ্যাফটের প্রেস-ফিট ফোর্স সর্বোচ্চ (N)	শ্যাফটের রেডিয়াল প্লে (মিমি)	শ্যাফটের থ্রাস্ট প্লে (মিমি)	নো-লোড অবস্থায় ব্যাকল্যাশ (°)	পাউডার মেটালার্জি
স্লিভ বিয়ারিং	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5	রিডাকশন রেশিও

রেটেড টলারেন্স টর্ক (Nm)	সর্বোচ্চ ক্ষণস্থায়ী টলারেন্স টর্ক (Nm)	দক্ষতা%	দৈর্ঘ্য	এল (মিমি) ওজন (গ্রাম)	গিয়ার ট্রেনের সংখ্যা	1/4
2.0	6.0	81%	41.3	491	1	1/6
1/15
8.0	25	72%	59.6	700	2	1/66
1/26
1/47
16	50	72%	59.6	700	2	1/66
যান্ত্রিক মাত্রা

মাইক্রো গিয়ারযুক্ত ব্রাশহীন মোটর NEMA23 24v 57mm 0.18nm 57BL03B সিরিজ 1

প্ল্যানেটারি গিয়ারবক্স কিভাবে কাজ করে?

গিয়ারগুলির বিন্যাসকে আমাদের সৌরজগতের সাথে তুলনা করা যেতে পারে যেখানে গ্রহগুলি সূর্যের চারপাশে ঘোরে, তাই এর নাম 'প্ল্যানেটারি গিয়ারবক্স'।
